Analog Devices / Maxim Integrated MAX14727/28/31过压保护器
Maxim Integrated MAX14727/28/31双路输入双向过压保护器可保护电路免受高达+28VDC的两路正电压故障。该过压保护器设有内部钳位，可承受高达100V的浪涌。在通道A为主电源的情况下，该器件可自动选择输入源。
这些器件具有反向偏置阻断能力。与其他过压保护器不同的是，当该器件被禁用时，施加到OUT的电压不会反馈到INA或INB。这些器件还设有两个OTG使能引脚（OTG_ENA、OTG_ENB），当OUT电压高于输出启动电压时，允许OUT电压为相应输入提供电源。
特性
- 采用双路输入电源，可保护便携式设备
- 较宽的输入电压保护范围：3V至28V
- 5A连续电流能力
- 集成73mΩ（典型值）nMOSFET开关
- 通过高级安全功能提高了系统可靠性
- 超过+100V的浪涌抗扰度
- 具有软启动功能，可最大限度减少浪涌电流
- 内部15ms启动去抖
- 热关断保护
- 采用紧凑封装，占用电路板空间极小
- 30焊球、2.6mm x2.2mm WLP
- 允许OVLO方案中的灵活、高精度设计
- 较宽的OVLO可调阈值范围：4V至14V
- OTG使能支持OUT为INA/INB供电
- 预设高精度内部OVLO阈值：
- 13.75V ±2% (MAX14727)
- 10V ±2% (MAX14728)
- 5.92V ±2% (MAX14731)
应用
- 智能手机
- 平板电脑
- 电子阅读器

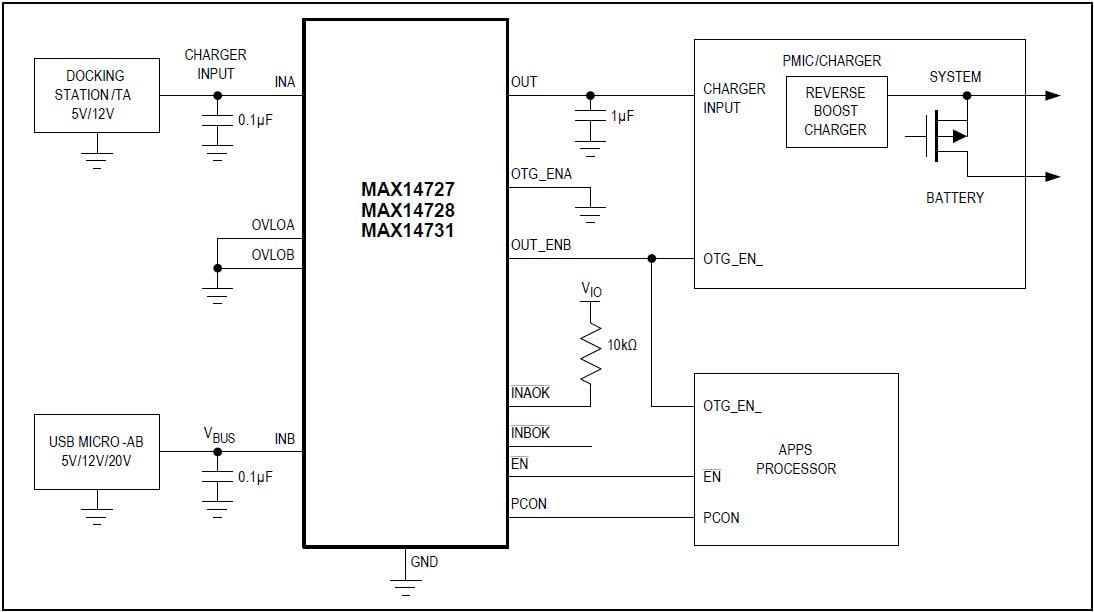

典型应用电路
