Analog Devices / Maxim Integrated MAX14813超声波发射器
Maxim MAX14813超声波发射器是采用晶圆级封装 (WLP) 的超高密度高压超声波发射器（脉冲发生器）。该器件设计用于满足PCB空间受限的超声成像应用的需求。该器件具有8个3级通道，由两对独立的高压电源供电。每个通道均可传输高达170VPKPK，电流能力高达2.1A。可通过4个可编程步骤将电流能力设置为低至0.35A。它还具有集成的1A有源钳位（归零）。此外，MAX14813还可配置为四通道5电平 (2.1A) 脉冲发生器，以及四通道有源T/R开关。
MAX14813具有嵌入式数字资源（SRAM和状态机），可用于支持发射波束成形。该特性显著减少了互连和FPGA I/O的数量。嵌入式数字资源通过高速串行接口进行编程。它还支持复杂的发射技术，例如用于脉冲整形的脉冲宽度调制和用于波束整形的切趾。另外还可以通过专用CMOS逻辑输入由外部数字源（FPGA或类似源）来控制该器件。
MAX14813具有独立的有源T/R开关。T/R开关可以在外部配置为支持接收多路复用，其中使用的接收通道数量少于发射通道数量。MAX14813采用带12 x 13球栅阵列的6.33mm x 6.65mm WLP封装。
特性
- 针对紧凑型和便携式应用进行了优化
- 高密度、八通道、3级脉冲发生器，采用6.33mm x 6.65mm WLP封装
- 集成低功耗、低噪声、有源T/R开关
- 采用直接驱动架构，无需外部浮动电源 (FPS) 和HV信号电容器
- 采用嵌入式波束成形，无需发射FPGA，简化了PCB布局并可轻松实现同步
- 灵活性
- 支持接收多路复用
- 可以使用内部/外部波束成形资源
- 可用作八通道3级或四通道5级器件
- 用于波束成形的嵌入式数字资源
- 8K采样（每通道）脉冲波表SRAM最多可存储1024种独特模式
- 线路编号存储器最多可存储1.5K条线路（3级）或3K条线路（5级）的波束成形线路信息
- 128线路型寄存器可存储所有通道的设置信息
- 用于延迟波束成形的状态机，时间分辨率为5ns
- 可编程的周期数和码型时基（脉冲宽度）
- 高性能（设计用于提高图像质量）
- 出色的二次谐波失真和脉冲反转性能
- 12ns（典型值）的低传播延迟可确保多普勒模式下的出色相位噪声以及出色的零件间匹配
- 快速的上升沿和下降沿可实现高分辨率的PWM或声功率控制
- 低功耗
- 低静态功耗（八通道模式下为4.1mW/通道）
- CWD和低压模式下的可编程电流能力低至0.35A
- 鲁棒性
- 110°C时的散热警告
- 150°C时的热关断
应用
- 超声波医学成像
- 超声波工业应用 (NDT)

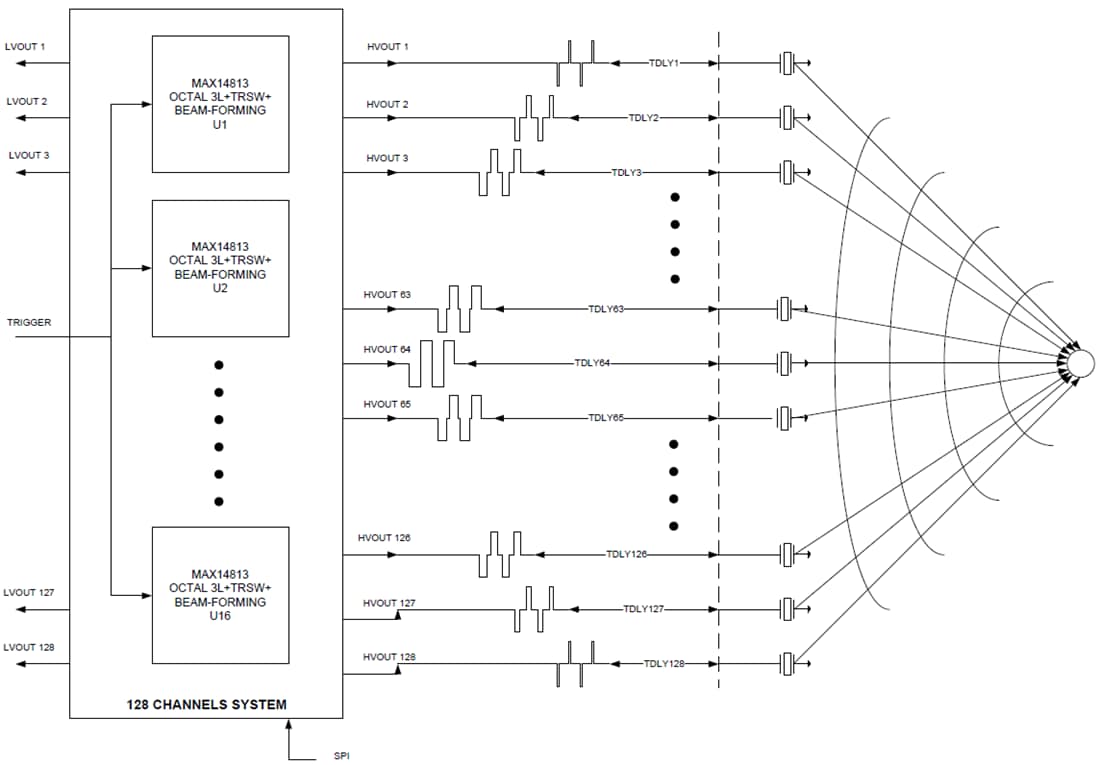

简化框图
发布日期: 2019-11-19
| 更新日期: 2023-05-04
