Analog Devices Inc. MAX15162/MAX15162A断路器IC
Analog Devices Inc. MAX15162/MAX15162A断路器IC在单一封装中集成了双通道控制器和双通道（WLP封装为140mΩ, TQFN封装为180mΩ）功率MOSFET和电子断路器保护。这些器件在启动期间具有恒定功率控制功能，可让MOSFET在安全工作区 (SOA) 下工作。该器件具有可编程限流电平和可调节过流关断延迟，可提供强大的过流保护，从而更好地抑制系统噪声和负载瞬态。电流监控引脚为每个通道提供 ±3%的电流检测精度。当输出端出现短路时，快速限流比较器会在200ns内关闭MOSFET，从而将负载与输入隔离。故障情况下，MAX15162A进入自动重试模式，而MAX15162进入闭锁模式。对于这两个器件，ALRT引脚都会发出故障指示。MAX15162/MAX15162A可配置为两个独立通道或两个并行通道，用于一个公共输出。
该器件具有多种保护特性，包括输入到输出短路保护、输出短路保护、启动看门狗定时器、输入欠压锁定和内部过热保护。MAX15162/MAX15162A采用24引脚、4mm x 4mm TQFN封装和16焊球、2mm x 2mm WLP封装，额定工作温度范围为-40°C至+105°C。
特性
- 宽输入电压范围：8 V至60 V
- 集成双功率MOSFET
- 导通电阻：140mΩ (WLP)、180mΩ (TQFN) MOSFET
- 双通道独立或并行模式配置
- 单个通道的电流报告精度：±3%
- 单个通道使能输入
- 启动时恒定功率控制
- 启动看门狗定时器
- 启动输入至输出短路保护
- 欠压闭锁
- 过流和过热故障状态指示
- 多级过流限制保护
- 内置热关断保护
- 可编程电流限制电平
- 可编程过流关断延迟时间
- 可编程自动重试时间 (MAX15162A)
- 发生故障时闭锁 (MAX15162)
- 发生故障时自动重试 (MAX15162A)
- 24引脚、4mm x 4mm TQFN或16焊球、2mm x 2mm WLP封装
应用
- 无线电接入点系统
- 通信
- 工业

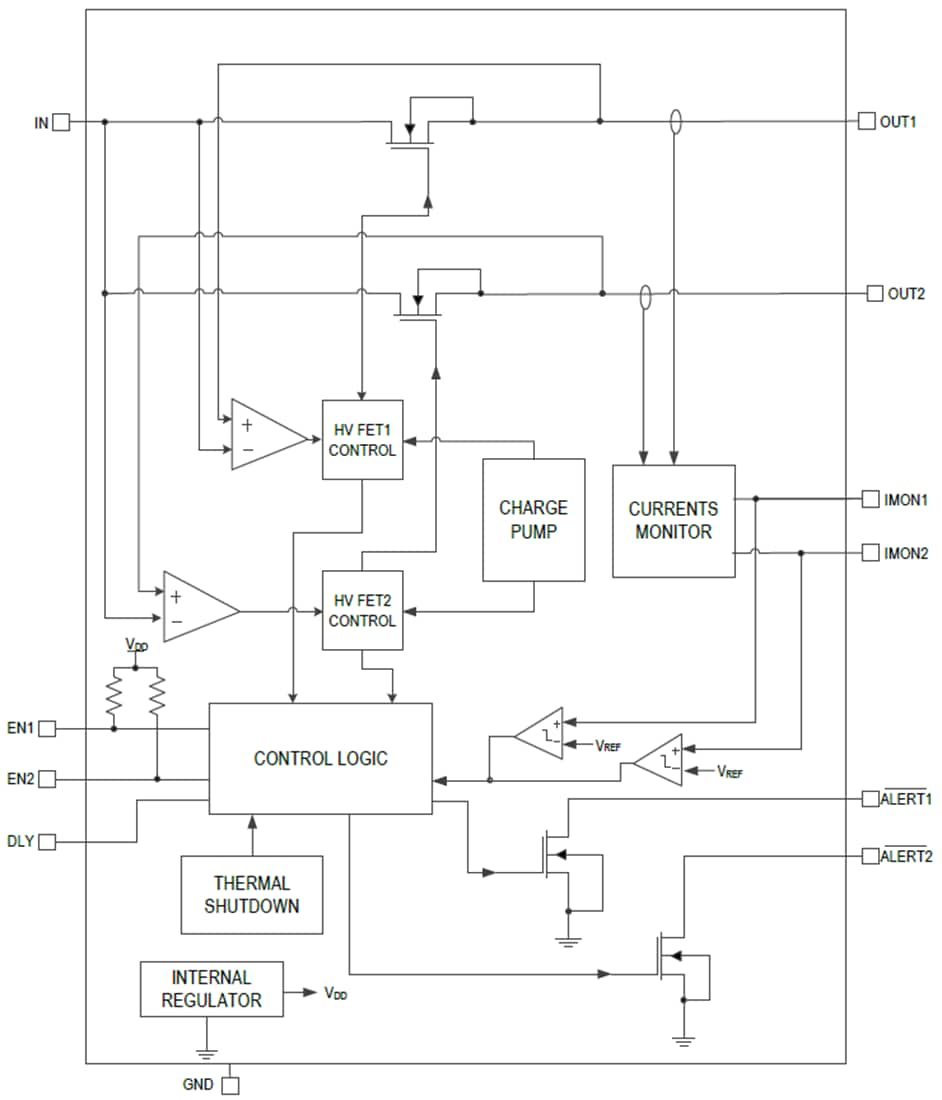

框图
发布日期: 2020-03-24
| 更新日期: 2024-05-03
