Analog Devices / Maxim Integrated MAX17220 - Max17225 DC-DC转换器

Maxim Integrated MAX17220 - MAX17225 DC-DC转换器是超低静态电流升压DC-DC转换器，具有225mA/0.5A/1A峰值电感器电流限值和True Shutdown™模式。True Shutdown会在没有正向或反向电流的情况下断开输入与输出的连接。输出电压可通过单个标准1%电阻器进行选择。

借助500mA的MAX17223和1A的MAX17225峰值电感器电流限值，可以灵活地选择电感器。这些转换器具有超低静态电流、较小的整体解决方案尺寸，在整个负载范围内都能保持高效。这些器件非常适合用于必须要求长电池寿命的电池应用。

Maxim Integrated MAX17220 - MAX17225 DC-DC转换器采用紧凑型2.0mm x 2.0mm μDFN6和0.88mm x 1.4mm WLP6封装，非常适合用于空间受限的应用。

特性

  • 300nA静态电源电流转换为OUT
  • True Shutdown模式
    • 0.5nA关断电流
    • 断开输入与输出的连接
    • VOUT 0.0V至5.0V时无反向电流
  • 峰值效率达95%
  • 输入电压范围：400mV至5.5V
  • 输出电压范围：1.8V至5.0V
    • 100mV/阶跃
    • 单个1%电阻可选输出
  • 最低启动电压：0.88V
  • 峰值电感器电流限值：225mA、500mA和1A
    • MAX17220/MAX17221：225mA ILIM
    • MAX17222/MAX17223：500mA ILIM
    • MAX17224/MAX17225：1A ILIM
  • MAX17220/MAX17222/MAX17224使能瞬态保护 (ETP)
  • 封装选项
    • 2.0mm x 2.0mm 6引脚μDFN
    • 0.88mm x 1.4mm 6焊球WLP（2 x 3、0.4mm脚距）

应用

  • 光学心律监测 (OHRM) LED驱动器
  • 用于RTC/警报蜂鸣器的超级电容备份
  • 一次电池便携式系统
  • 小型、低功耗物联网传感器
  • 二次电池便携式系统
  • 可穿戴设备
  • 电池供电医疗设备
  • 低功耗无线通信产品

其他资源

视频

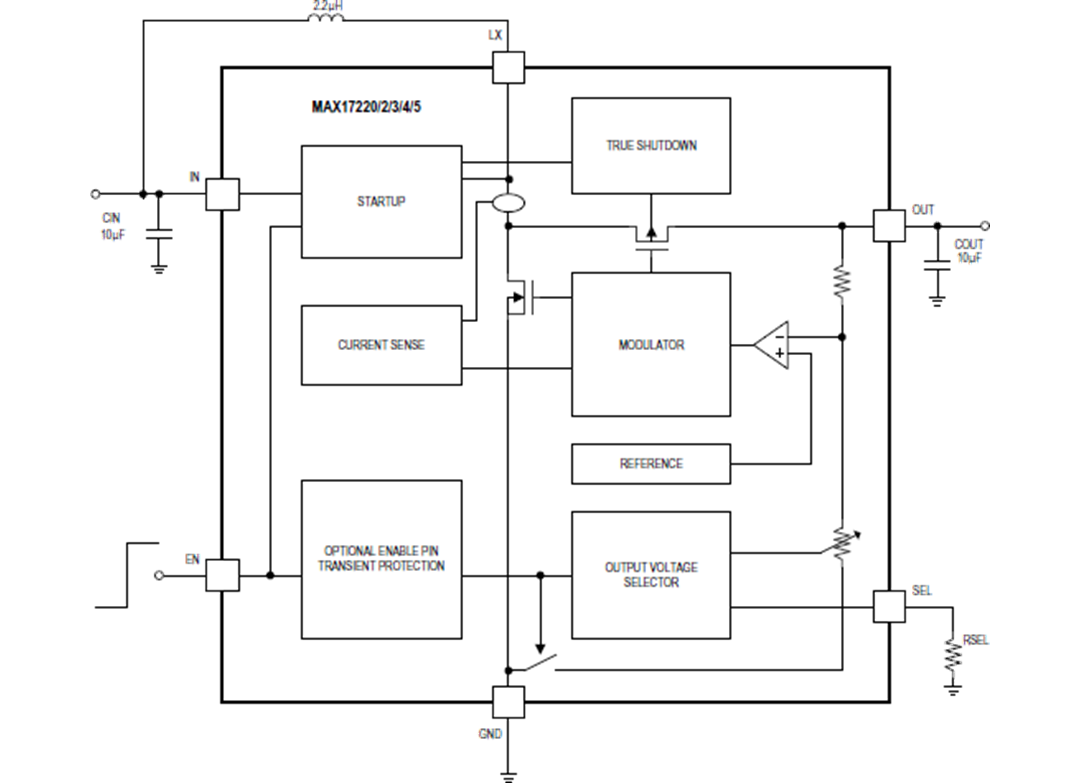

框图

框图 - Analog Devices / Maxim Integrated MAX17220 - Max17225 DC-DC转换器

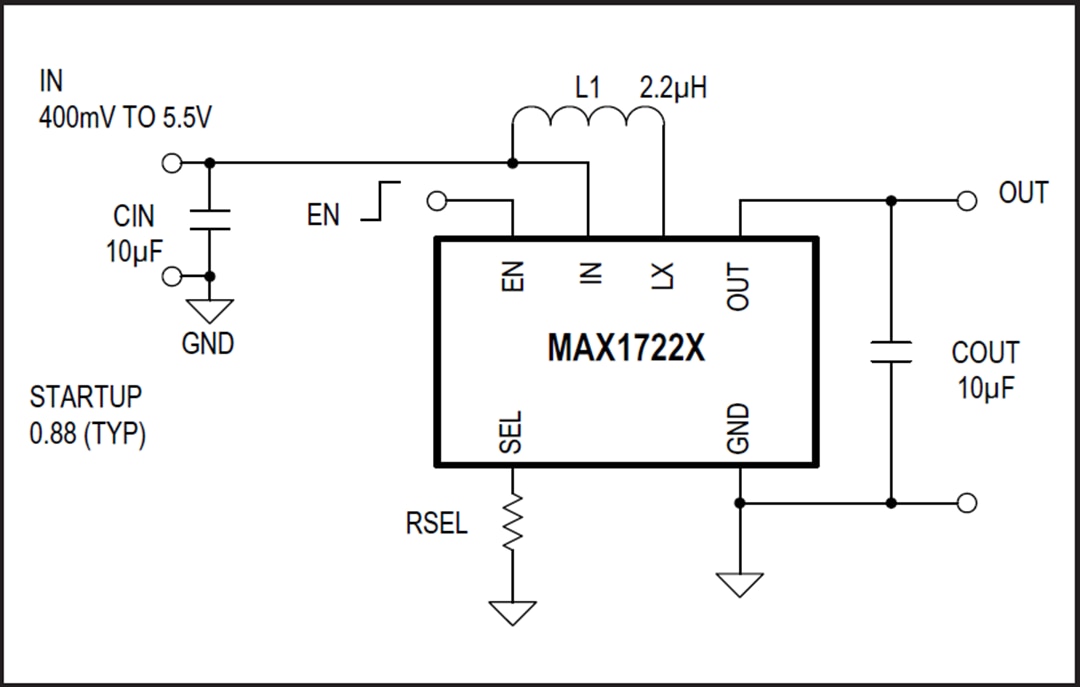

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated MAX17220 - Max17225 DC-DC转换器
