Analog Devices / Maxim Integrated MAX17262单节电池电量计IC
Maxim Integrated MAX17262单节电池电量计IC是一款采用Maxim ModelGauge™ m5算法的超低功耗IC。该算法具有较高容限，可支持多种锂电池计量和应用。MAX17262电量计IC可监测单节电池，并支持高达3.1A脉冲电流的内部电流检测。该电量计IC优化用于100mAhr至6Ahr容量的电池计量。
MAX17262 IC可自动补偿电池老化、温度和放电率。该电量计IC还可在各种工作条件下提供精确的电量状态（SOC，%）和剩余电量 (mAh) 指示。MAX17262 IC可精确测量电流、电压和温度。典型应用包括可穿戴设备、智能手表、Bluetooth®耳机、健康和健身监视器、医疗设备、手持式计算机、终端设备、家居、楼宇自动化、传感器和玩具。
特性
- ModelGauge m5 EZ：
- 无需电池特征分析，支持EZ模式
- 较强的电池变化耐受性
- 在接近空电压时可消除误差
- 消除库仑计数器漂移
- 老化、电流和温度补偿
- 无需空、满或空闲状态信息
- 5.2µA低工作电流
- 集成内部电流检测
- 7mΩ（典型值），高达3.1A脉冲电流
- 支持锂离子和包括LiFePO4在内的其他电池
- 预计理论负载下的剩余容量
- 无需校准
- 报警指示：
- 电压
- SOC
- 温度
- 电流
- 1％的SOC变化
应用
- 无线扬声器
- 医疗设备
- 无人机
- 电动工具
- 电动自行车
- 照明灯和手电筒
- 备用电池
- 玩具
- 家居和楼宇自动化
视频

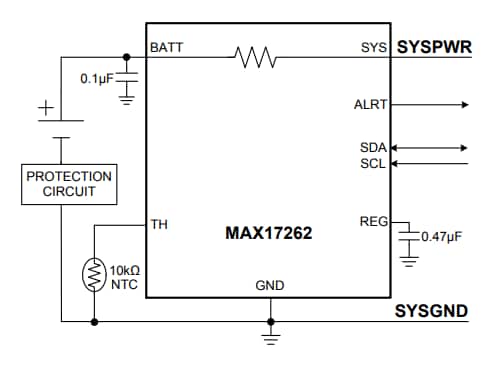

MAX17262电路图
MAX17262引脚示意图
发布日期: 2018-08-20
| 更新日期: 2023-04-25
