Analog Devices Inc. MAX20077/MAX25277微型降压转换器

Analog Devices MAX20077/MAX25277 36V、2.5A微型降压转换器设有集成的高侧和低侧开关，设计用于提供高达2.5A电流（MAX20077ATCC/VY+为2.0A），输入电压范围为3.5V至36V，空载时静态电流仅为3.5µA。MAX20077/MAX25277转换器在FPWM模式下提供 ±2%精确输出电压，标准工作输入范围为6V至18V。

Analog Devices MAX20077/MAX25277微型转换器具有20ns最短导通时间能力，可实现相当大的输入－输出转换比。该转换器可在99%占空比下以压差模式运行，因此非常适合用于汽车和工业应用。该器件提供两个固定输出电压（5V和3.3V），可使用外部电阻分压器配置1V至10V输出电压。

MAX20077/MAX25277微型降压转换器采用小型 (3mm x 3mm)、12引脚、侧面可湿TDFN封装，带裸露焊盘，仅需极少外部元件。

特性

  • 同步直流－直流转换器，具有集成式FET
    • IOUT ：MAX20077ATCA/VY+/B/D/E = 2.5A
    • IOUT ：MAX20077ATCC/VY+ = 2.0A
    • 待机模式下的静态电流为3.5µA
  • 小尺寸解决方案，可节省空间
    • 最低导通时间：20 ns
    • 工作频率：2.1MHz或400kHz
    • 1 V至10 V可编程输出电压，或者5V/3.3V固定电压选项
    • 内部固定软启动：3.5ms
    • 固定输出电压，FPWM模式下输出精度为±2% (5V/3.3V)；或者外部电阻可调（1V至10V）输出，精度为±1.5% FB
    • 创新的电流模式控制架构可最大限度地减少总电路板空间和BOM数量
  • PGOOD输出和高电压EN输入可简化上电测序
  • 保护特性和工作范围非常适合用于汽车应用
    • 工作输入电压 (VIN) 范围：3.5V至36V
    • 负载突降保护：40V
    • 低压差操作：99%占空比
    • 汽车级温度范围：-40°C至+125°C
    • 符合AEC-Q100标准

应用

  • 汽车
  • 工业
  • 高压直流-直流转换器

框图

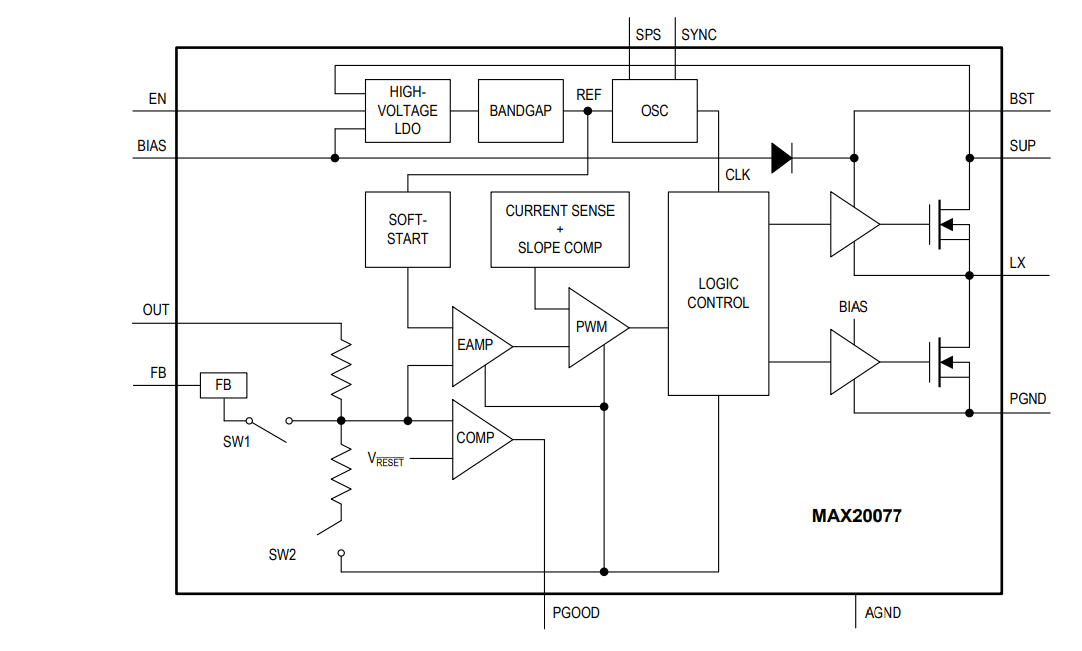

框图 - Analog Devices Inc. MAX20077/MAX25277微型降压转换器
发布日期: 2020-11-18 | 更新日期: 2024-07-31
