Analog Devices / Maxim Integrated MAX20336双刀单掷模拟开关

Maxim Integrated MAX20336双刀单掷模拟开关具有Beyond-the-Rails™功能。借助该功能，开关可通过-5.5V至+5.5V信号，即使信号范围超出电源也不会发生失真。该器件具有低导通电阻 (0.19Ω)，因此非常适合用于低失真开关应用，例如音频或视频。MAX20336在+1.6V至+5.5V单电源电压范围内工作。由于所需供电电流非常小，因此VCCEN可由GPIO提供。未加电时，开关为高阻模式，所有模拟信号端口均可承受-5.5V至+5.5V信号。MAX20336采用1.308mm x 0.828mm、0.4mm间距、6焊球晶圆级封装 (WLP)，具有-40°C至+85°C的宽温度范围内。

Analog Devices MAX20336/MAX20337 Double-Pole Single Throw Analog Switches are available in a 1.308mm x 0.828mm, 0.4mm pitch, 6-bump wafer-level package (WLP) and 1.25mm x 1.75mm 6-pin FC2QFN package, and operate over the -40°C to +85°C extended temperature range.

特性

  • 无失真超摆幅信号
    • 支持负电压音频和视频信号
    • -5.5V至+5.5V模拟信号范围，独立于VCCEN
    • 导通电阻：0.19Ω（典型值）
    • 单电源电压范围：+1.6V至+5.5V
    • 总谐波失真+噪声：-114dB（典型值）
    • 导通电阻平坦度：0.0001Ω（典型值）

  • 低电源电流：65µA（典型值，1.6V）
    • 可由GPIO供电
    • VCCEN未加电时开关为高阻模式
  • COM_、NO_具有ESD保护
    • ±30kV人体模型
    • ±7kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电

  • 设计灵活性
    • 6焊球WLP（1.308mm x 0.828mm) 封装
    • 工作温度范围：-40°C至+85°C

应用

  • 手机
  • 平板电脑
  • 便携式音频/视频设备
  • 便携式导航设备

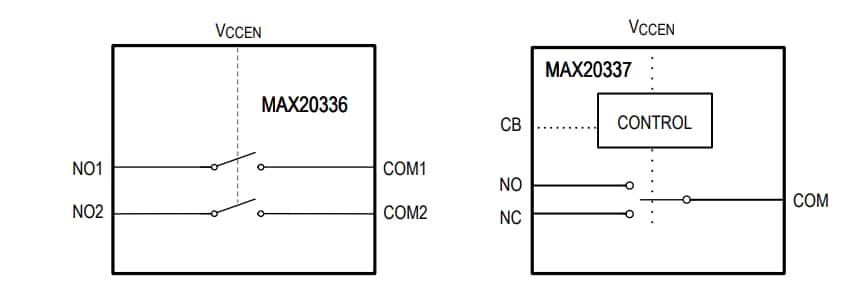

Simplified Block Diagram

框图 - Analog Devices / Maxim Integrated MAX20336双刀单掷模拟开关
