Analog Devices / Maxim Integrated MAX22420/1和MAX22820/1双通道数字隔离器

Analog Devices MAX22420/1和MAX22820/1双通道数字隔离器采用Analog Devices的专用工艺技术，是一款增强型超低功耗数字电流隔离器。MAX22420/1采用增强型隔离，耐压等级为3kVRMS（持续60秒）。与此同时，MAX22820/1采用增强型隔离，耐压等级为5kV_RMS，持续60秒。所有器件的环境工作温度范围为-40°C至+125°C。

Analog Devices MAX22420/1和MAX22820/1双通道数字隔离器在1Mbps数据速率下的功耗低至每通道0.76mW（1.8V电源），在不同电源域的电路之间传输数字信号。超低功耗可降低系统功耗、提高可靠性并实现紧凑型设计。

MAX22420/1和MAX22820/1采用29ns或70ns（典型值）的毛刺抑制滤波器，具有默认高电平或默认低电平输出。此外，该器件具有低传播延迟和低时钟抖动，可降低系统延迟。该器件适合用作电平转换器，每侧有独立的1.71V至5.5V电源。

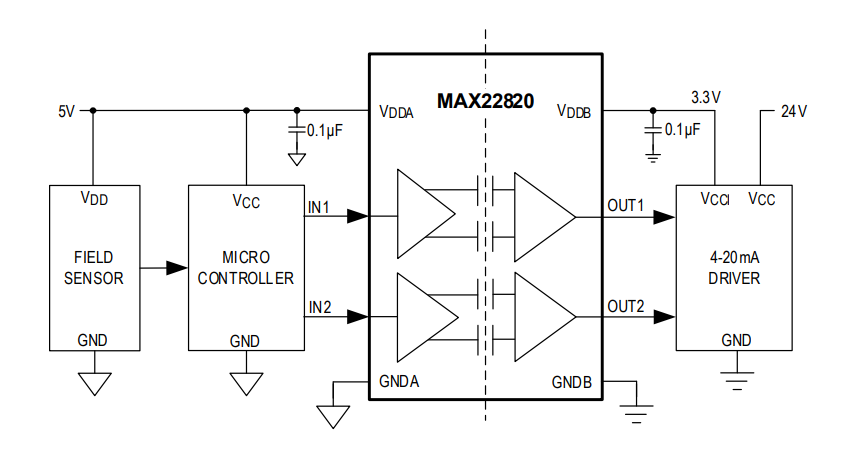

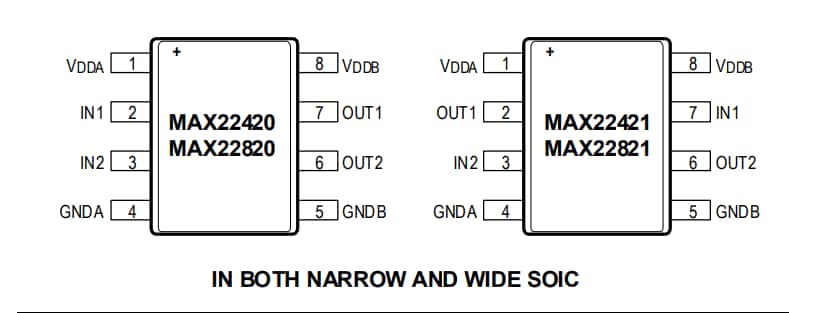

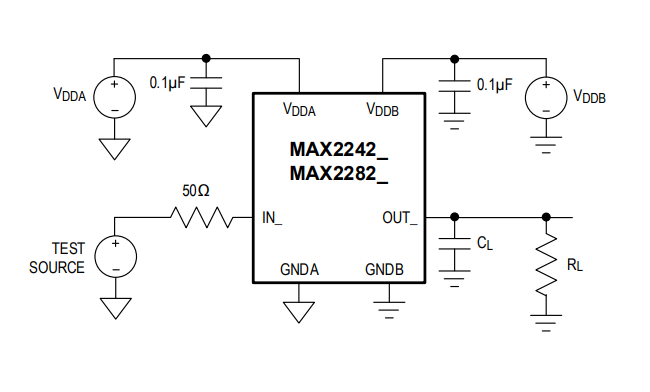

MAX22420/MAX22820具有两个通道，以相同方向传输数据。MAX22421/MAX22821的两个通道以相反方向传输数据。

特性

超低功耗
- 直流时每通道11.4μA，V_DD = 3.3V
- 100kbps时每通道15.4μA，V_DD = 3.3V
- 在1Mbps时每通道54.7μA，V_DD = 3.3V
实现数字信号的增强型电流隔离
- 8-NSOIC，爬电距离和电气间隙4mm，可耐受3kVRMS，持续60s (VISO)，并持续承受445VRMS (VIOWM)
- 8-NSOIC，爬电距离和电气间隙8mm，可耐受5kV_RMS，持续60s (VISO)，并持续承受848VRMS (VIOWM)
- 耐受GNDA和GNDB之间的±10kV 浪涌，波形为1.2/50μs
- 高CMTI（200kV/μs，最小值）

宽电源电压范围：1.71V至5.5V
低传播延迟和低抖动
- 最大数据速率：高达10Mbps
- V_DD = 3.3V时低传播延迟为51ns（典型值）
- 时钟抖动：RMS 15.4ps（典型值）
安全法规认证
- 通过UL1577认证
- cUL测试符合CSA Bulletin 5A标准
- VDE 0884-11增强绝缘（进行中）
- IECEx和ATEX本质安全（IS）：Sira 0518 II 1G Ex ia IIC Ga（进行中）
