Analog Devices Inc. MAX22518 双通道数字隔离器
Analog Devices MAX22518双通道数字隔离器采用ADI的专有工艺技术，集成了现场侧电源。现场侧电源 由逻辑侧使用集成隔离式直流-直流转换器供电。当现场侧的电源需求较小时，这种方案将不再需要使用笨重、昂贵的外部隔离电源。MAX22518具有基本隔离功能，耐受电压额定值为3.5kVRMS（持续60秒）或445VRMS（连续运行）。通过每个输入上的单个电阻器,MAX22518的输入可承受输入（共模）之间高达±2kV的1.2/50μs浪涌脉冲，输入和现场接地（差分）之间高达±1kV的浪涌脉冲，以及高达24VAC 的连续短路。
隔离器的两侧均由逻辑侧3.0V至5.5V单电源供电，该电源还可设置输出逻辑电平。MAX22518的两个通道均将数据从现场侧传输到逻辑侧，并且始终启用。当对应输入为高电平时，每路输出均为高电平；当对应输入为低电平时，相应输入为低电平。
ADI MAX22518采用8引脚宽体SOIC封装，具有5.5mm的爬电距离和电气间隙。封装材料具有400V的最小比较性漏电指数 (CTI)，这使其在爬电距离表中具有I组额定值。Analog Devices MAX22518双通道数字隔离器的额定环境工作温度范围为-40°C至+125°C。
特性
- 尺寸小，可靠保护
- 集成了隔离式现场侧电源
- 集成电流数字隔离
- 通过外部串联电阻器实现集成浪涌和短路保护
- 24VAC 短路保护
- ±1 kV线对地和±2 kV线对线浪涌容差（1.2/50μs波形）
- 紧凑型8引脚宽体SOIC封装（5.5mm爬电距离）
- 数字信号的稳固电气隔离
- 5kVRMS 隔离电压，持续60s (VISO)
- 连续工作电压 (VIOWM)：445VRMS
- 设计灵活性
- 现场侧电源外部负载能力：220μA
- 逻辑侧电源：3.0V至5.5V
- 工作温度范围：-40 °C至+125 °C
- 符合RoHS标准
- 安全法规批准
- 通过UL1577认证
- cUL测试符合CSA Bulletin 5 A
应用
- 工业物联网
- 工业网络系统
- 楼宇自动化
- 医疗设备
视频

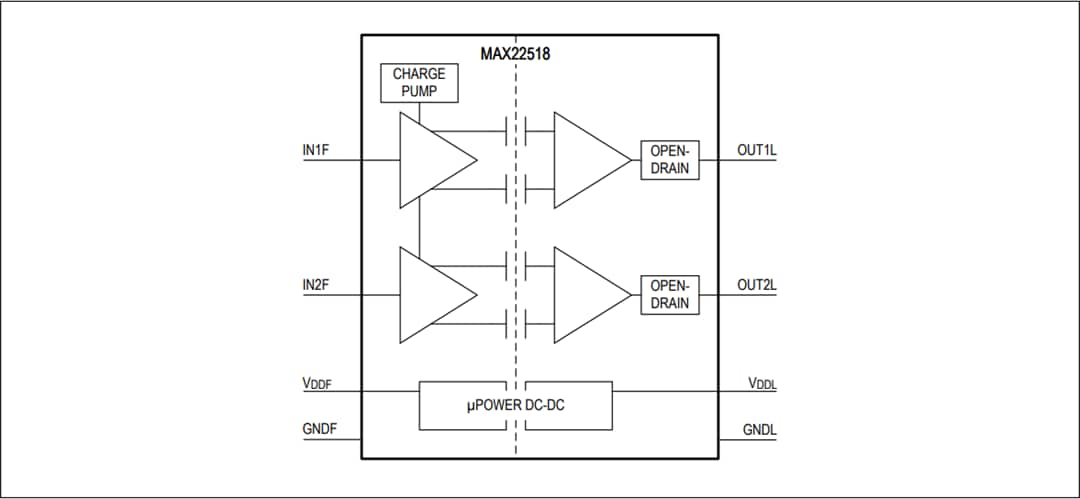

框图

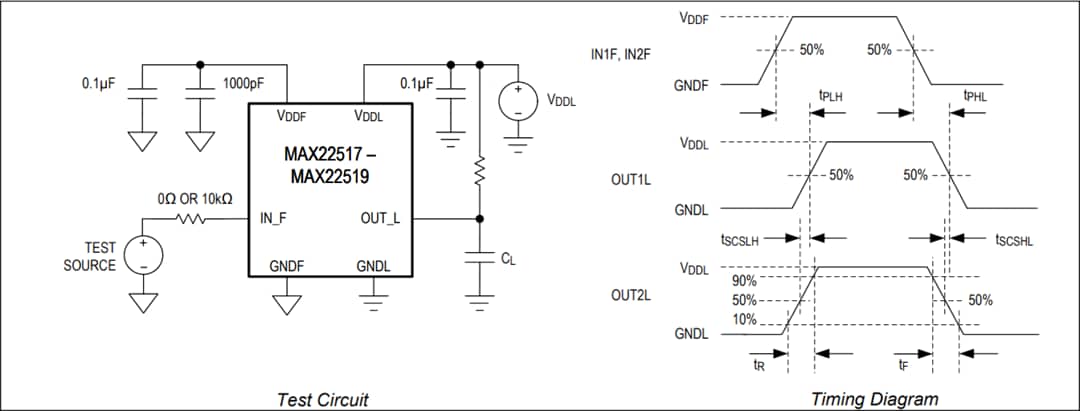

测试电路和时序图
其他资源
发布日期: 2020-07-08
| 更新日期: 2024-06-07
