Analog Devices Inc. MAX25206/MAX25207/MAX25208汽车用控制器

Analog Devices Inc. MAX25206/MAX25207/MAX25208多功能汽车降压控制器是2.2MHz同步降压控制器，具有7μA IQ 。该器件的工作输入电压范围为3.5V至60V。该器件以99%（典型值）占空比在掉电条件下工作。这些控制器设计用于具有中高功率要求的应用。这包括在汽车冷启动或发动机停止启动条件下在宽输入电压范围内工作的应用。MAX25207具有可选旁路模式，支持100%高侧开关，直到汽车瞬态期间需要降压功能。

特性

  • 符合严格的汽车OEM模块功耗和性能规范
    • 跳跃模式下的静态电流为7µA
    • 5.0V/3.3V固定电压或0.7 V至20 V可调输出电压
    • ±1.5%输出电压精度（5V固定设置）
  • 支持启动就绪设计，具有3.5VVAC至60V/70V宽输入电源电压范围
  • EMI抑制特性可降低对敏感无线电频段的干扰而牺牲宽输入电压范围
    • 50ns（典型值）最短导通时间允许汽车电池在2.2MHz时实现3.3V输出无跳跃操作
    • 扩频选项
    • 频率同步输入
    • 电阻可编程频率范围：220kHz至2.2MHz
  • 集成和散热增强型封装可节省 电路板空间和成本
    • 2.2MHz降压控制器
    • 180°异相SYNCOUT输出，用于同步
    • 电流模式控制器，具有强制连续和跳跃模式
    • 散热增强型20引脚侧面可湿（SW）4mmx4mm TQFN-EP封装
  • 保护特性提高系统可靠性
    • 电源欠压闭锁
    • 输出过压和欠压监控
    • 过热和短路保护
    • 汽车温度范围（1级）：+125°C至-40°C

应用

  • 信息娱乐系统
  • 48 V系统
  • 通用负载点（POL）

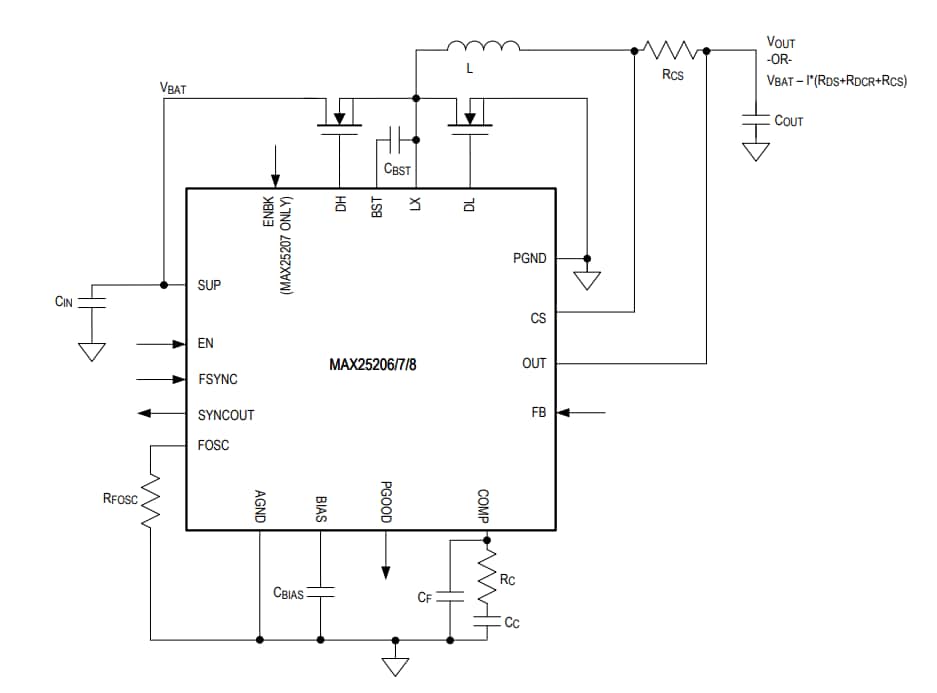

简化框图

框图 - Analog Devices Inc. MAX25206/MAX25207/MAX25208汽车用控制器
发布日期: 2020-12-23 | 更新日期: 2025-01-29
