Analog Devices Inc. MAX25222汽车级4通道TFT-LCD电源IC
Analog Devices MAX25222汽车级4通道TFT-LCD电源IC提供对称的正模拟电压（AVDD）和负NAVDD电源以及VGON 和VGOFF 栅极电源。此外，还集成了输出电压范围高于和低于接地电压的VCOM缓冲器以及温度测量模块。MAX25222包含非易失性存储器，因此均可在器件的整个使用寿命内校准所有输出的值，最多五次。通过内置I2C接口进行编程，该接口还可用于回读诊断信息。对器件编程后，可提供独立模式。
MAX25222集成了一个温度传感器接口块，可测量温度，从而选择性地根据测量的温度调整VCOM输出电压。该器件包括各种诊断功能，帮助满足ASIL-B安全等级要求。
Analog Devices MAX25222采用5mm x 5mm TQFN32封装，工作温度范围为-40°C至+125°C。
特性
- 符合AECQ100 1级标准
- 同步升压提供4.2 V至10.5 V AVDD，电流高达200 mA
- NAVDD逆变器输出，电流高达-200 mA
- 15mA VGON 输出（7.6V至20.2V），源自3x稳压电荷泵
- VGOFF（-18.2V至-5.6V），源自稳压电荷泵，电流高达-15mA（电荷泵倍频器）
- 所有电源轨上电和断电期间受控排序
- VCOM输出电压范围：+1.0V至-2.49V（83mV步进）
- NTC输入，用于温度测量/补偿
- 420kHz/2.1MHz开关频率，带扩频
- I2C控制/诊断接口，带FLTB（中断）输出
- 所有输出UV诊断
- 所有输出OV诊断
- 带隙基准超出范围
- 卡住FLTB引脚
- 通信奇偶校验
- VCOM DAC故障
- AVDD/NAVDD、VGON 、VGOFF 、VCOM和排序上的非易失性输出电压设置
- 支持编程后独立工作模式
- 工作温度范围：-40°C至+125°C
- 紧凑型5mm x 5mm TQFN32封装
应用
- 信息娱乐系统显示屏
- 仪表盘
- 中央信息显示屏

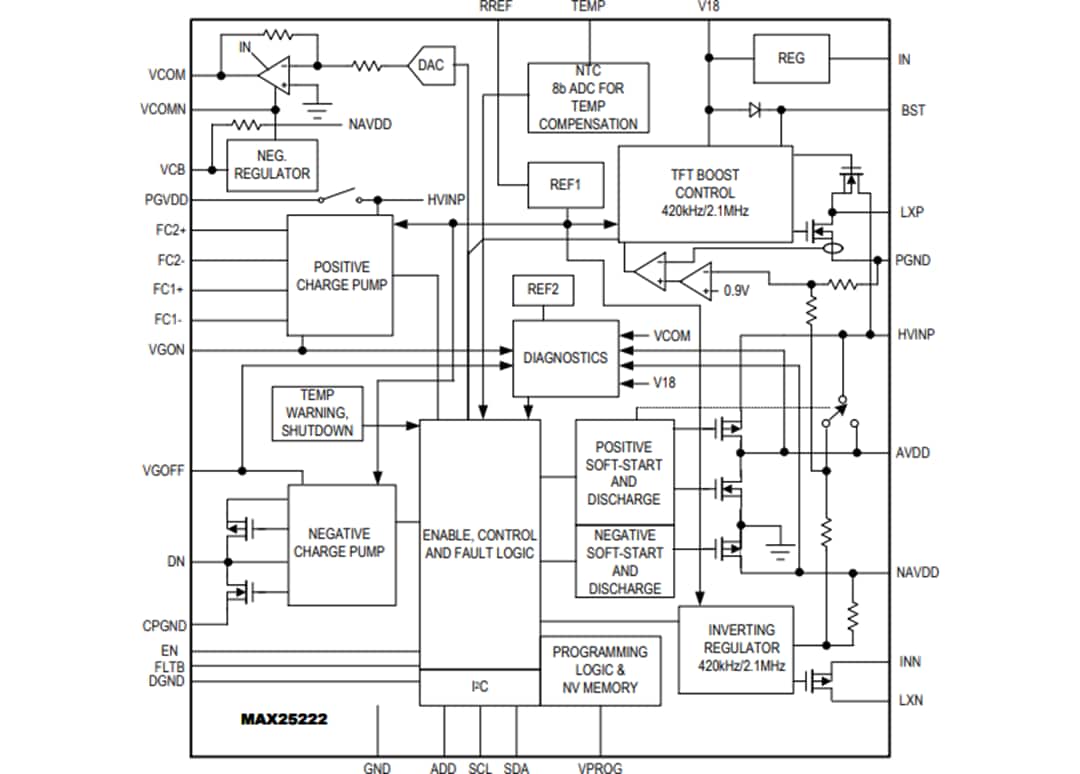

框图
典型应用电路
