Analog Devices / Maxim Integrated MAX2640/MAX2641 SiGe超低噪声放大器
Maxim Integrated MAX2640/MAX2641 SiGe超低噪声放大器是低成本放大器，设计用于蜂窝、PCS、GPS和2.4GHz ISM频带应用。MAX2640/MAX2641在+2.7V至+5.5V的单电源电压下工作，仅消耗3.5mA电流。该器件具有低噪声系数、高增益、高输入IP3，以及300MHz至2500MHz的的宽工作频率范围。典型应用包括GPS接收器、无线局域网、无线数据、蜂窝/PCS手机和无绳电话。
特性
- 宽工作频率范围：
- 300MHz至1500MHz (MAX2640)
- 1400MHz至2500MHz (MAX2641)
- 低噪声系数：
- 15.1dB @ 900MHz (MAX2640)
- 1575MHz时1.2dB、1900MHz时1.3dB、2450MHz时1.5dB (MAX2641)
- 高增益：
- 15.1dB @ 900MHz (MAX2640)
- 1575MHz时15.7dB、1900MHz时14.4dB、2450MHz时13.5dB (MAX2641)
- 高反向隔离：
- 40dB @ 900MHz (MAX2640)
- 1575MHz时31dB、1900MHz时30dB、2450MHz时24dB (MAX2641)
- 2.7V至5.5V单电源工作
- 低电源电流：3.5mA
- 超小型SOT23-6封装
应用
- 315MHz/400MHz/900MHz/2.4GHz ISM无线电
- 蜂窝/PCS手机
- GPS接收器
- 无绳电话
- 无线LAN
- 无线数据

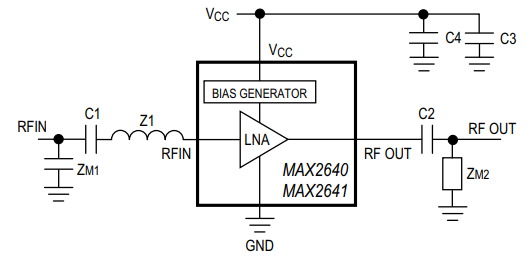

典型工作电路图
