Analog Devices Inc. MAX49140轨到轨单电源比较器
Analog Devices Inc. MAX49140轨到轨单电源比较器具有高速、低功耗和轨到轨输入，传播延迟为30ns，电源电流低至100µA。该器件的输入共模范围扩展至两个电源轨。输出上拉至任一电源轨的0.3V内，无需外部上拉电路，因此MAX49140非常适合用于连接CMOS和TTL逻辑。所有输入和输出引脚均可耐受任一电源轨的连续短路故障情况。内部迟滞确保干净的输出切换，即使使用缓慢移动的输入信号也是如此。
ADI MAX49140轨到轨单电源比较器采用微型5引脚SC70封装，符合汽车应用类AEC-Q100标准。
特性
- 符合 AEC-Q100
- 快速传播延迟：30 ns，过驱动：10 mV
- 低功耗100μA电源电流 (VDD =3V)
- 优化用于3 V和5 V应用
- 轨到轨输入电压范围
- 低失调电压：500µV
- 连续功耗：246.9mW
- 内部滞后，实现干净开关
- 电源轨输出摆幅：300mV
- CMOS/TTL兼容输出
- 工作温度范围：-40°C至+125°C
- 5引脚SC70封装
应用
- 3V至5V系统
- 汽车电池供电系统
- 线路接收器
- 采样电路
- 阈值检测器和鉴别器
- 零交叉检测器

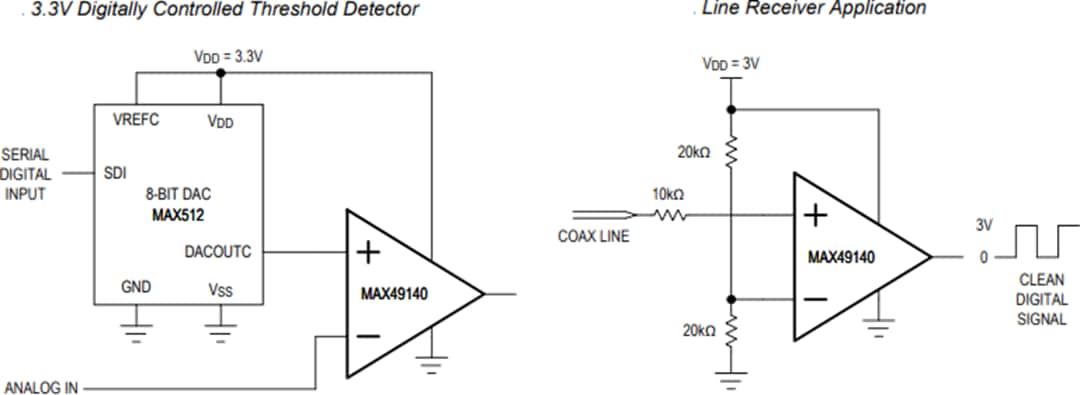

典型应用电路

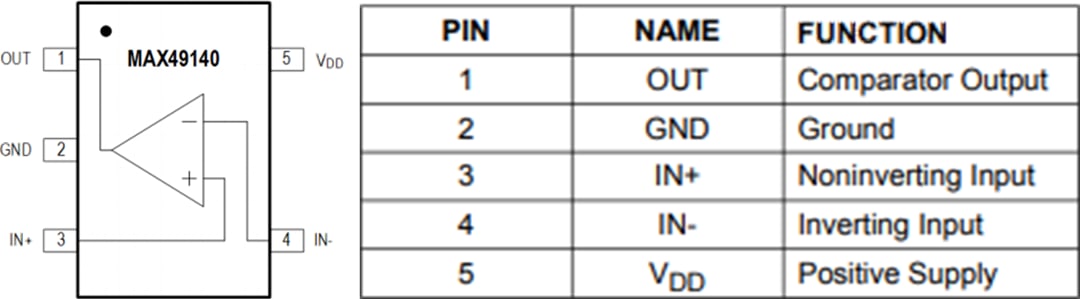

引脚指示
开发工具
Amphenol PCD Shenzhen MAX49140EVKIT 评估套件
演示MAX49140轨到轨单电源比较器的特性。
发布日期: 2020-08-25
| 更新日期: 2024-06-28
