Analog Devices / Maxim Integrated MAX77840 3.15A开关模式充电器
Analog Devices MAX77840 3.15A开关模式充电器包括一个ModelGauge™ m5电量计，集成了用于锂离子电池的USB BC1.2检测功能和一个SAFEOUT LDO。该充电器集成了所有开关，工作开关频率为4MHz或2MHz（可设定），支持选择小型外部元件或实现低散热。MAX77840非常适合用于移动销售点设备、便携式医疗电子设备或其他手持设备。它包含USB BC1.2检测功能，以识别通用USB适配器并自动设置输入电流限制。Analog Devices MAX77840可提供高达1.5A OTG电流和专有MAXOTG保护功能，从而限制OTG输出电流，以防止系统电压在重OTG负载下发生故障。
ModelGauge m5可提供精确的电池电量监测，能够在待机或睡眠模式下以极低的电池电流（25µA，典型值）运行，从而延长电池寿命。ModelGauge m5和充电器之间的交互在单个IC中为最终用户提供卓越的充电体验。MAX77840内置运输模式，可在器件不使用时最大限度地减少电池消耗。MAX77840具有兼容I2C 3.0的串行接口，采用3.87 mm x 3.96mm、9 x 9焊球阵列晶圆级封装 (WLP) ，间距为0.4mm。
特性
- 单输入开关模式充电器
- 高达16V保护
- 输入工作电压高达13.4V
- 高达4.0A输入电流限制，具有自适应输入电流限制 (AICL) 功能
- 高达3.15A电池充电电流限制
- CC、CV和芯片温度控制
- 小型电感器（0.47µH或1µH封装）
- 高效率
- 支持USB-OTG反向升压，高达1.5A电流限制（可编程）
- 集成电池真断开FET
- RDS(ON) = 12.8mΩ
- 额定电流高达9ARMS，放电电流限制（可编程，默认4.5A）
- 适配器类型监测
- 用于USB端口、USB DCP和USB HVDCP的D+/D-检测
- 符合BC 1.2标准
- ModelGauge m5电池电量计
- ±1% SOC精确度，无校准周期，非常低的IQ
- 电池耗尽和电池充满时间预测
- 一个SafeOut LDO
- 控制功能
- 内置ONKEY按键清除功能的运输模式
- 带ONKEY的真正硬件复位
- I2C 3.0兼容接口，带中断输出
- 3.87mm x 3.96mm, 9 x 9阵列WLP封装，具有0.4mm脚距
应用
- 工业电脑
- 便携式医疗设备
- 移动销售点设备
- 无线扬声器
- 电子烟
- 智能家居自动化、传感器
- 物联网 (IoT)

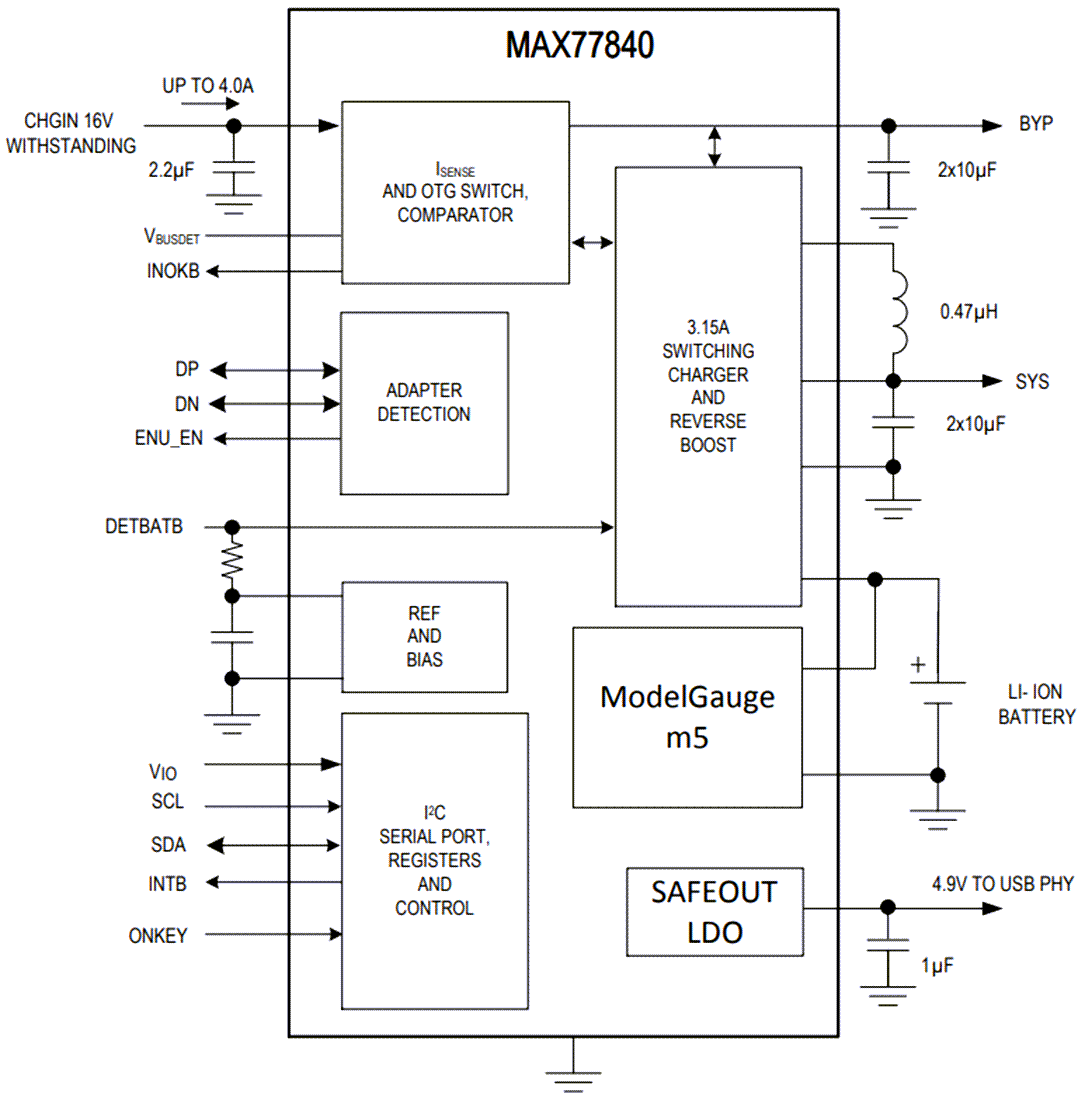

简化框图
