Analog Devices / Maxim Integrated MAX77962 3.2A USB Type-C™降压-升压充电器

Analog Devices Inc. MAX77962 3.2 A USB Type-C™ 降压－升压充电器可在无需额外电感器的情况下作为反向降压运行，支持IC为USB On-The-Go (OTG) 附件供电。 MAX77962具有3.5V至23.0V宽输入电压范围，非常适合用于USB-C充电应用。充电器输入电流限制可在50mA至3.15A范围内编程，灵活地采用交流-直流壁式充电器或USB Type-C适配器。MAX77962具有高集成度，无需任何外部MOSFET即可工作，显著减小了解决方案尺寸。该器件的充电电流可编程范围为50mA至3.2A，以适应小容量或大容量电池。

MAX77962的反向降压可提供真负载断开功能，并受到可调输出电流限制的保护。该器件通过I2C配置或自动通过电阻器配置实现高度灵活和可编程。

MAX77962包括Smart Power Selector™，使器件能够适应各种电池尺寸和系统负载。即使电池深度放电（电池电量耗尽）或缺失，Smart Power Selector也能让系统在有输入电源时正常启动。出于电池安全和身份验证原因，该IC可配置为保持充电被禁用，并支持直流-直流开关和调节SYS电压。系统处理器随后可以使用适当的I2C命令进行充电。或者，该IC也可配置为自动开始充电。

特性

  • 输入工作电压范围：3.5V至23.0V至，耐压：30.0VDC
  • 反向漏电保护
  • 可编程输入电流限制：50mA至3.15A
  • 可编程恒定电流充电：50mA至3.2A
  • 远程差分电压检测
  • 开关频率选项：600kHz或1.2MHz
  • 系统即时启动，带智能电源选择器电源路径
  • 充电安全定时器
  • 裸片温度调节，带热折返环路
  • 输入电源管理，具有自适应输入电流限制 (AICL) 和输入电压调节功能
  • 10mΩ BATT转SYS开关
  • 高达10A过流阈值
  • 反向降压模式5.1V/1.5A，支持USB OTG
  • 符合JEITA标准的NTC热敏电阻监控器
  • I2C或电阻器可编程
  • 3.458mm x 3.458mm 49焊球WLP封装

应用

  • USB Type-C供电型宽输入充电应用
  • 2节电池供电设备

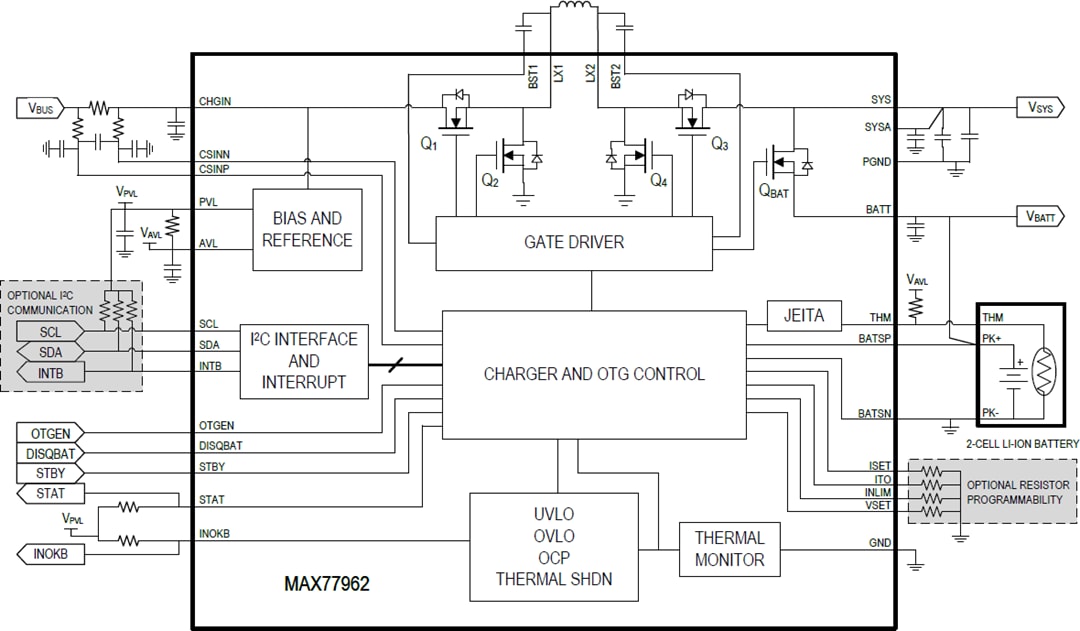

框图

框图 - Analog Devices / Maxim Integrated MAX77962 3.2A USB Type-C™降压-升压充电器

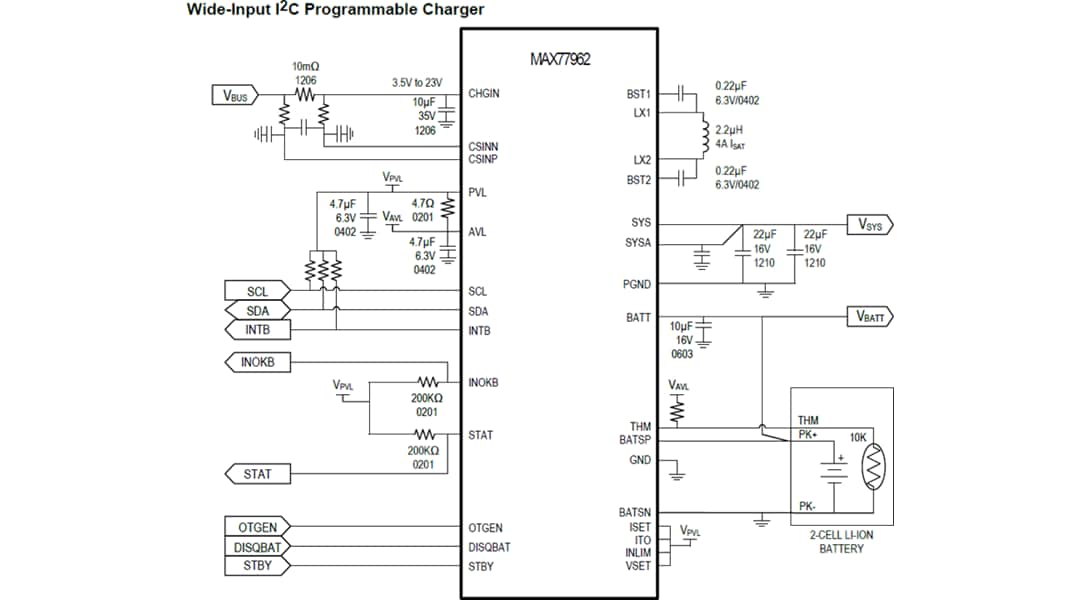

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated MAX77962 3.2A USB Type-C™降压-升压充电器
发布日期: 2020-06-25 | 更新日期: 2024-05-31
