Analog Devices Inc. MAX96724/F/R GMSL2/1转CSI-2解串器
Analog Devices MAX96724/F/R四路隧道GMSL2/1转CSI-2解串器将4个GMSL™2/1输入转换为1、2或4个MIPI D-PHY或C-PHY输出。MAX96724/F/R可通过符合GMSL通道规范的50Ω 同轴电缆或100Ω STP电缆实现共存发射双向传输。使用行业标准同轴电缆或STP互连，最多可支持4个远程位置传感器。每个GMSL2串行链路正向以3Gbps或6Gbps固定速率工作，反向以187.5Mbps速率工作。Analog Devices MAX96724/F/R解串器支持聚合和复制视频数据，实现将来自多个远程位置传感器的流合并，且路由到一个或多个可用的CSI-2输出。
特性
- 车规级高速链路

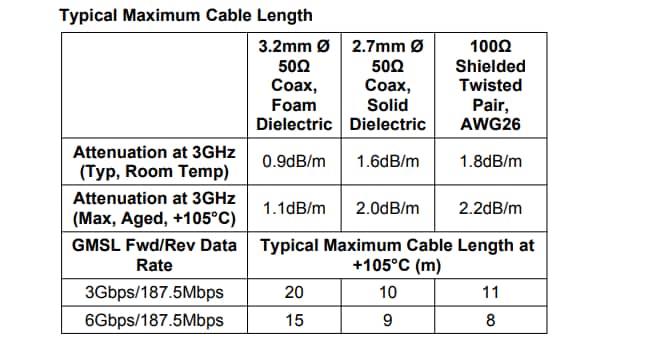

- 最大插入损耗：3.0GHz (6Gbps) 时为-21.0dB
- 最大插入损耗：1.5GHz (3Gbps) 时为-19.5dB
- 自动适应通道条件的变化
- 工作环境温度范围：-40°C至+105°C
- 四路独立可配置GMSL输入
- 6/3Gbps GMSL2和3.12Gbps GMSL1链路速率
- 187.5Mbps/1Mbps (GMSL2/1) 反向链路速率
- 支持混合GMSL2/1像素和隧道输入
- 2x4或4x2通道MIPI CSI-2 v1.3输出
- MIPI D-PHY v1.2，额定速率为2.5Gbps/通道
- C-PHY v1.0，额定速率为5.7Gbps/通道
- 聚合和复制功能
- 16/32虚拟通道支持D-PHY/C-PHY
- 自动D-PHY（成像器）转C-PHY (SoC) 转换
- 反向参考 (RoR) 时钟
- 双向反向通道支持
- 9个可配置GPIO
- 2个I2C端口，速率高达1Mbps
- 符合ASIL-B标准 (MAX96724/F)
- 易于使用的功能
- 减少物料清单，节省空间
- 小型8mm x 8mm TQFN标准和侧面可湿
- 小型同轴电缆供电 (PoC)
应用
- 高分辨率相机系统
- 高级辅助驾驶系统 (ADAS)

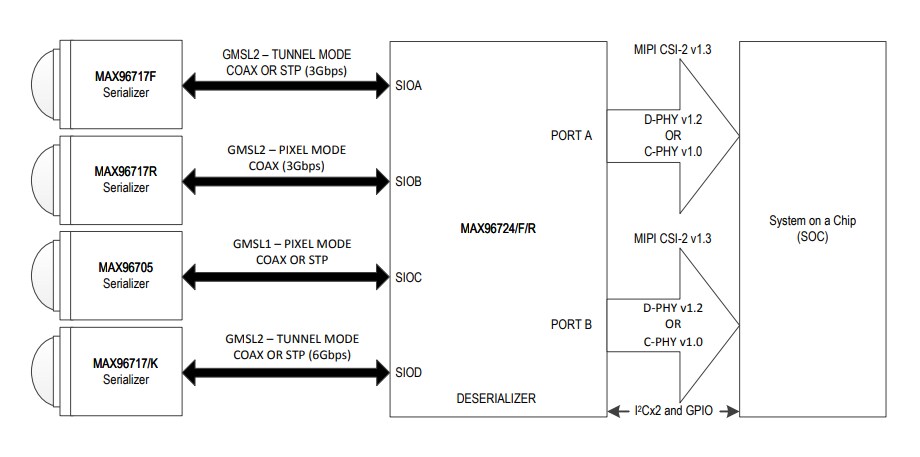

简化框图
发布日期: 2023-04-06
| 更新日期: 2025-09-30
