Analog Devices / Maxim Integrated MAX98360A/B/C/D数字D类放大器
Maxim MAX98360A/B/C/D数字D类放大器是简单易用的低成本数字脉冲编码调制 (PCM) 输入D类放大器。这些放大器具有业界领先的AB类音频性能和D类效率。数字音频接口可自动识别不同的PCM和TDM时钟方案，因此无需I2C编程。只需提供电源、LRCLK、BCLK和数字音频即可生成音频。此外，新型引脚分配允许客户使用经济高效的WLP封装，而无需昂贵的通孔。数字音频接口非常灵活。该器件支持I2S、左对齐和8通道时分多路复用 (TDM) 数据格式。数字音频接口接受8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz和96kHz采样率。在I2S和左对齐模式下，数据字可以为16位、24位或32位，而在TDM模式下，数据字则可以为16位或32位。
数字音频接口输入阈值非常适合用于连接1.2V和1.8V逻辑。该器件可耐受高达5.5V的逻辑输入电压。MAX98360A和MAX98360B具有1ms快速导通时间，而MAX98360C和MAX98360D则可在导通和关断期间、在超过13ms的时间内增大音量。该器件无需通常用于PCM通信的外部MCLK信号。这样不但减少了尺寸和引脚数，还减少了EMI和可能的电路板耦合问题。该器件还在BCLK和LRCLK上具有非常高的宽带抖动容差（典型值为12ns），可实现稳健运行。
有源发射限制、边沿速率限制和过冲控制电路大大降低了EMI。借助无滤波器扩频调制方案，无需在传统的D类器件中进行输出滤波，并减少了解决方案的元件数量。该器件的额定温度范围为-40°C至+85°C。
特性
- 简单的即插即用设计
- 单电源供电：2.5V至5.5V
- 在5V电压下为4Ω负载提供3.2W输出功率
- 静态电流：2.2mA
- 1ms导通时间（MAX98360A和MAX98360B）
- 92%效率（RL = 8Ω，THD+N = 10%）
- 输出噪声：10μVRMS
- 动态范围：110dB
- 1KHz时THD+N低至0.009%
- 无需MCLK
- 采样率为8kHz至96kHz
- 在I2S和左对齐模式下支持左、右或（left/2 + right/2）输出
- 借助高级边沿速率控制，可实现无滤波器D类输出
- 217Hz时具有81dB PSRR
- 具有1.5μA待机电流，EN引脚上无需采用GPIO
- 较低射频灵敏度抑制GSM无线电发出的TDMA噪声
- D类开关频率调节至5%，以改善EMI
- 各种防杂音电路
- 强大的短路保护和热保护
- 采用节省空间的封装：9引脚WLP（0.4mm间距）
- 采用单个旁路电容器的WLP解决方案尺寸为3.69mm2
应用
- 单节锂离子电池/5V器件
- 智能扬声器
- 笔记本电脑
- 物联网设备
- 游戏设备（音频和触觉）
- 智能手机
- 平板电脑
- 摄像头

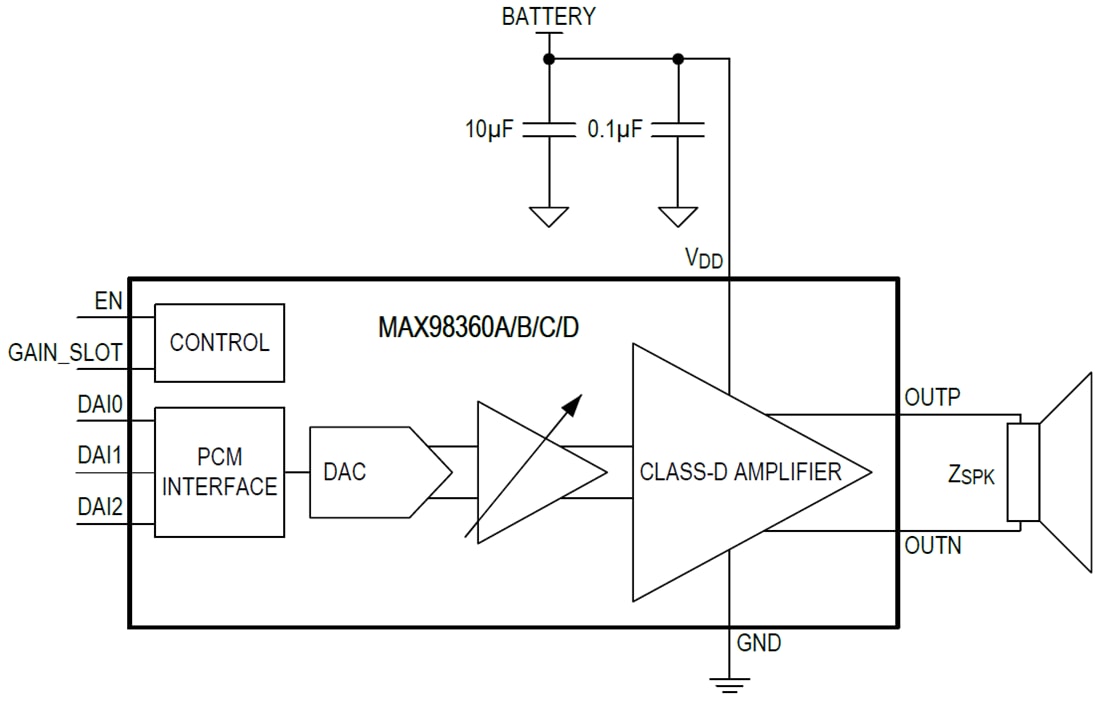

功能图
视频
发布日期: 2019-12-11
| 更新日期: 2025-08-19
