Analog Devices / Maxim Integrated TMC2210大电流步进电机驱动器IC

ANALOG DEVICES/MAXIM INTEGRATEDTMC2210步进电机驱动器IC提供引脚级配置方式，并具备额外的诊断输出功能。TMC2210集成了一个基于256微步内置索引器的先进步进电机驱动器和两个完全集成的36V、3.0A（最大）H桥，以及非耗散集成电流检测 (ICS)。

ADI TMC2210步进电机驱动器IC采用StealthChop2斩波器，可实现绝对无噪声运行，并具有最高效率和出色的电机扭矩。这些器件具有高集成度、高能效和小尺寸，可实现具有同类最佳性能的高性价比解决方案。

特性

  • 范围：4.5VDC至36VDC
  • 低RDS(ON) (HS + LS)：230mΩ（典型值，TA = +25°C时）
  • 每个H桥的额定电流（+25°C时的典型值）：
    • IMAX = 5.0A（桥式驱动峰值电流）
    • IRMS = 2.1ARMS（3A正弦波峰值）
  • 完集成无损电流检测
  • StealthChop2静音电机运行
  • 过压保护输出
  • 步进/方向（S/D）接口，带MicroPlyer步进插值
  • 最高分辨率为每全步256微步
  • SpreadCycle高动态电流控制
  • 全面保护和诊断
  • 紧凑型5mm x 5mm TQFN32封装或9.7mm x 4.4mm TSSOP38封装

应用

  • 纺织机、缝纫机和针织机
  • 3D打印机和ID打印机/证卡打印机
  • 办公自动化、打印机、扫描仪和复印机
  • 自动取款机、现金循环机、验钞机和提款机
  • 销售点（POS）设备
  • 泵和阀门控制

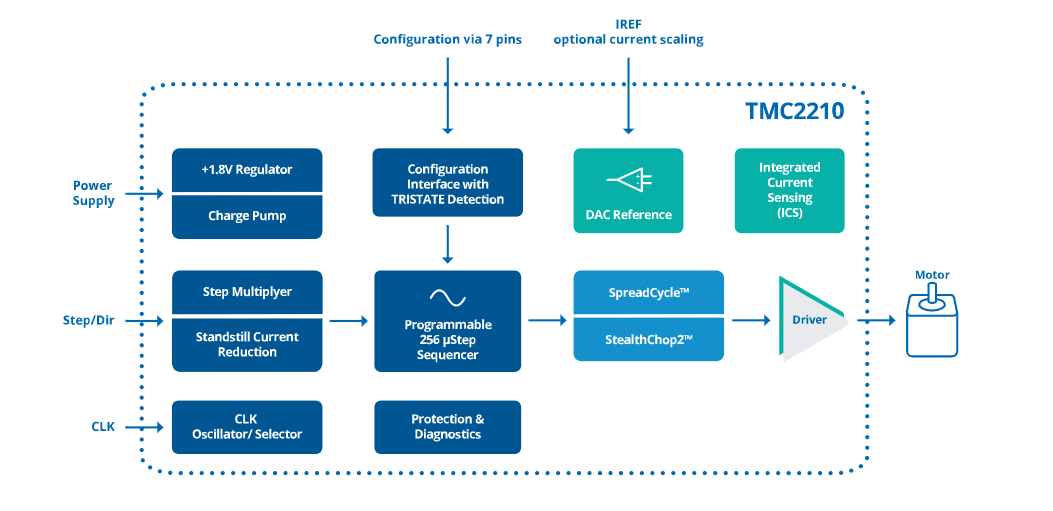

框图

框图 - Analog Devices / Maxim Integrated TMC2210大电流步进电机驱动器IC
