Analog Devices / Maxim Integrated TMC5240 评估套件
Analog Devices Inc. TMC5240-EVAL-KIT是一套包含一块Landungsbrücke MCU板、一块Eselsbrücke板和一块TMC5240-EVAL驱动板的组件。它可在短短几分钟内完成快速、简便的启动，使用户的电机运转起来，同时可全面访问所有寄存器，并启用全部功能与诊断。为便于诊断，MCU与TMC5240之间的所有信号均可在桥接板上通过探针进行探测。TMC5240-EVAL既可与Landungsbrücke MCU板搭配使用，也可不使用该板。
用户只需一个电源和ADI的免费且简单易用TMCL-IDE即可开始使用。该图形用户界面 (GUI) 可实现快速设置，并支持在直接模式下使用命令，监控图形中可视化的实时行为以及记录和存储数据。所有设置均可导出到用户的固件项目。
Analog Devices Inc. TMC5240是一款智能、高性能的步进电机控制器和驱动器IC，具备串行通信接口（SPI、UART）和丰富的诊断功能，可驱动两相双极步进电机，电流最高可达2.0ARMS（3.0A峰值）。
特性
- 两相步进电机，线圈电流高达2.0A（3.0A峰值）
- 电源电压：4.5V至36V DC
- SPI和单线UART
- 编码器接口和2个参考开关输入
- 1至256微步
- 灵活的波表和相移，匹配电机
- StealthChop2™安静PWM模式
- StallGuard4™无传感器电机负载检测
套件内容
- TMC5240-EVAL评估板
- Eselsbruecke（桥接连接器板）
- Landungsbruecke（PC接口板）
应用
- 兼容设计升级
- 3D打印机
- 打印机、POS机
- 办公和家居自动化
- 织布机、缝纫机
- 闭路电视、安保
- ATM、现金回收器
- 天线定位
- 暖通空调
视频

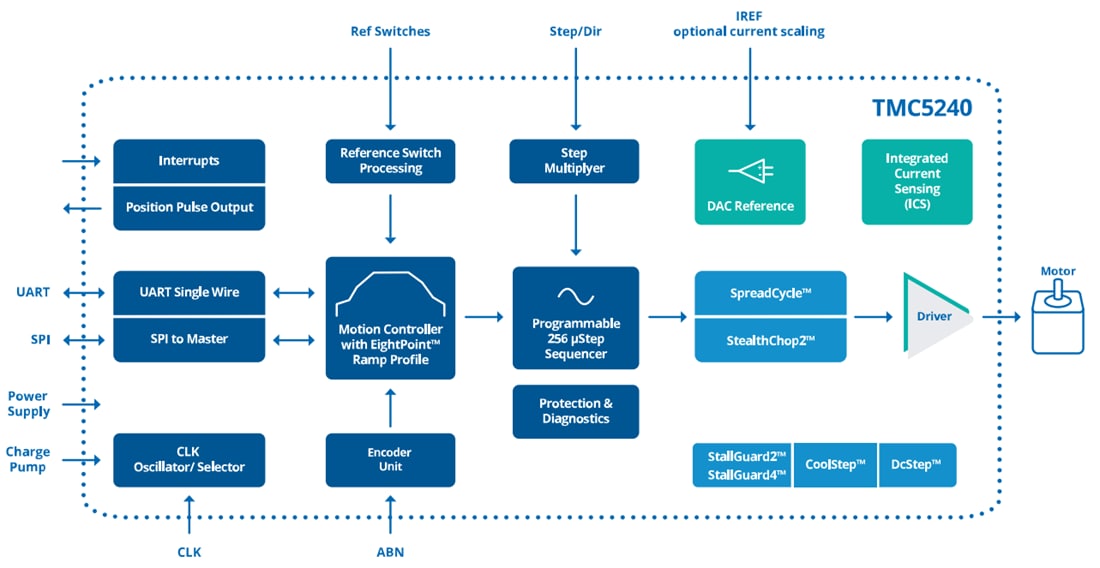

简化框图
