Arduino ABX00143带接头的Nano R4评估板
Arduino ABX00143带接头的Nano R4评估板是一款结构紧凑、功能强大的开发板，以ABX00142 Nano R4的功能为基础，预焊针座提升了便利性，便于原型开发和面包板兼容。ABX00143与无引脚的同类产品一样，基Renesas RA4M1 32位Arm® Cortex-M4处理器，通过ESP32-S3模块提供更强的性能、更大的内存和集成Wi-Fi®。它还包括一个USB Type-C®连接器、一个内置RGB LED和一个Qwiic I2C连接器，可与传感器和模块无缝集成。Arduino ABX00143是寻求即插即用解决方案的开发人员的理想选择，该解决方案可简化硬件连接，同时保持Nano R4平台的全部功能。
特性
- 在UNO上制作原型，在Nano上进行生产 - Nano R4采用相同的UNO R4微控制器，可轻松实现代码和库的转移（需要对引脚进行少量调整），让用户可以舒适地制作原型，并无缝地缩小生产规模
- 节省空间的设计 - Nano外形尺寸仅为4.3cm x 1.7cm，非常适合集成到结构紧凑、空间有限的应用中
- 轻松扩展 - 通过使用板载QWIIC连接器轻松连接各种传感器和致动器，快速扩展项目功能；引脚A4和A5上的5V额外I2C端口提供更多连接选项
- 该电路板可直接用于生产，设计用于无缝集成到产品中，具有城堡形引脚和单面元件，便于组装和定制
- 可编程RGB LED - 可自定义板载RGB LED以指示不同的工作状态，使调试和系统监控更加直观
- 通过美国、英国、欧盟、加州、印度、日本和澳大利亚认证
应用
- 工业自动化
- 数据记录
- 预测性维护
- 原型设计
- 制造商和业余爱好者
- 紧凑型设备
- 智能家居
- 控制器
- 教育
- Micropython学习
- 跨学科学生项目
- 可持续性和绿色技术
规范
- 纳米外形
- R7FA4M1AB3CFM MCU
- 256kB闪存和32kB RAM
- I/O电压在3.3V和5V之间切换
- 引脚
- 与其他Nano板配件兼容
- CAN、DAC/OpAmp和VBAT
- 14个数字引脚，8个模拟引脚，6个PWM引脚
- QWIIC和USB Type-C®连接器
- RGB LED
- 5V工作电压
- 6V至21V电压范围

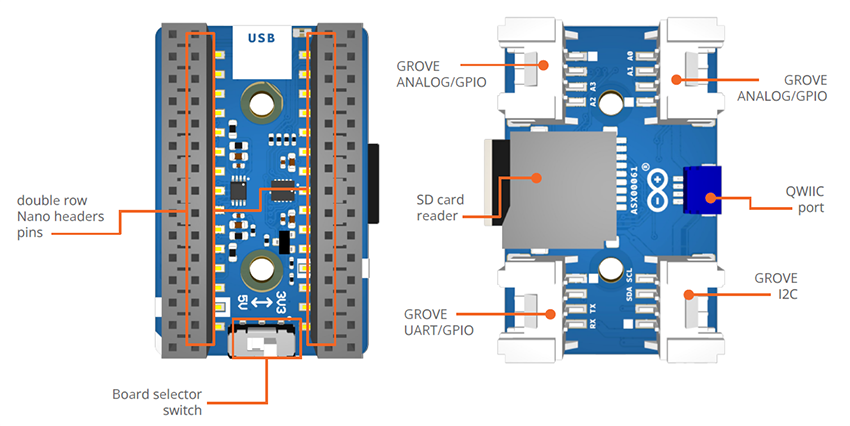

- 接口
- 2个GROVE模拟/数字I/O
- GROVE I2C
- GROVE UART
- QWIIC I2C
- SD读卡器
- 双母板针座
- 1个UART
- 1个SPI
- 2个I2C（5V和裸露的3.3V连接器或QWIIC）
- 28mm x 43mm (2.8cm x 4.3cm) 尺寸

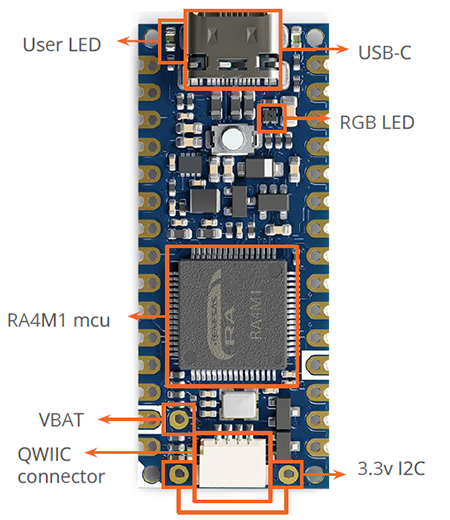

概览

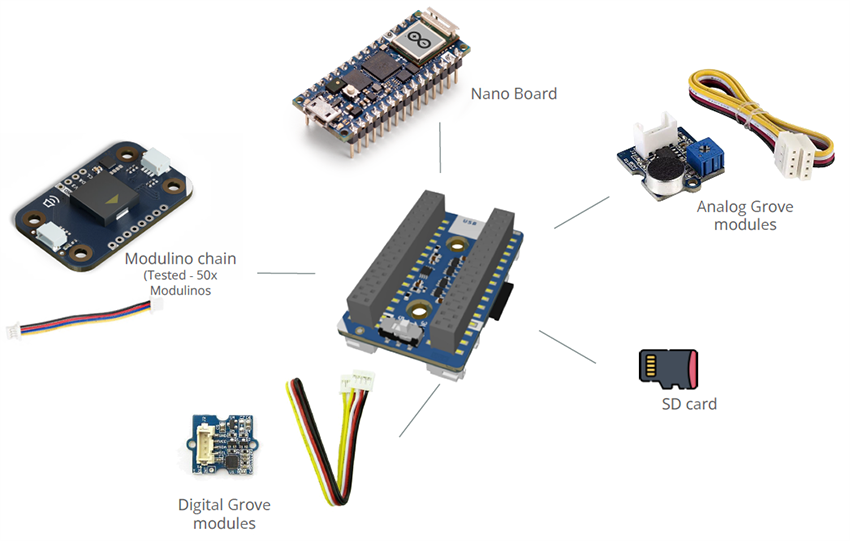

布局
相关MCU
Renesas Electronics RA4M1 32位微控制器群组
采用48MHz Arm® Cortex®-M4F内核，设有集成的LCD控制器和用于HMI的电容式触摸。
开发工具
Arduino Nano电机载板（用于Nano 33 IoT板）
Nano 33 IoT板的完美附加组件。
Arduino ABX00142 Nano R4 Evaluation Board
Features the Renesas RA4M1 32-bit Arm® Cortex®-M4 microcontroller running at 48MHz
发布日期: 2025-07-22
| 更新日期: 2025-10-09
