Bel Fuse 0ACA系列表面贴装保险丝
Bel Fuse 0ACA系列表面贴装保险丝具有内部可靠性，适合用于低负荷应用。该电源电池组保护系列，采用表面贴装设计，可节省空间。这些保险丝包括一个陶瓷方形主体，带镀银端盖。0ACA系列表面贴装保险丝完全兼容无铅焊料，与无铅组件相关的温度曲线高。这些保险丝的工作和储存温度范围为-55°C至125°C。典型应用包括电动自行车、电动机器人扫地机、电动马达和电动工具。
特性
- 表面贴装设计，可节省空间，2410 SMD
- 陶瓷方形主体，带镀银端盖
- 支持+260°C IR无铅焊接工艺
- 卷带封装，支持自动插件技术SMD工艺
- 设计符合UL248-1标准
- 完全符合欧盟指令2011/65/EU和修正指令2015/863
- 与无铅焊料完全兼容，与无铅组件相关的温度曲线高
- 无卤器件
规范
- 工作和储存温度范围：–55°C至+125°C
- 尺寸：6.1mm x 2.57mm x 2.57mm
- 0ACA-9200-TE:
- 电阻：2.3mΩ
- 额定电流：20A
- 电压降：60mV
- 0ACA-9300-TE:
- 电阻：1.2mΩ
- 额定电流：30A
- 电压降：50mV
- 0ACA-9250-TE:
- 电阻：1.7mΩ
- 额定电流：25A
- 电压降：55mV
- 0ACA-9400-TE:
- 电阻：900μΩ
- 额定电流：40A
- 电压降：50mV
应用
- 电动自行车
- 电动机器人扫地机
- 电动马达
- 电动工具

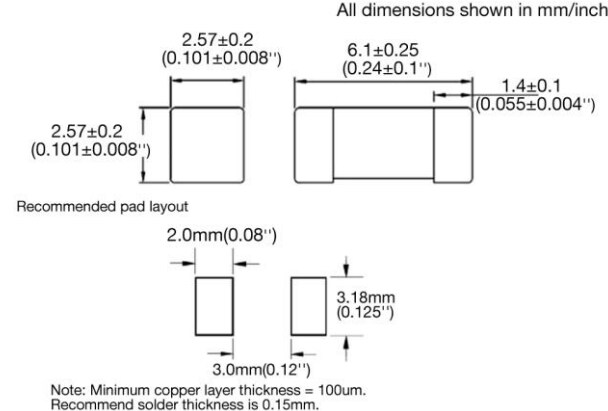

机械尺寸
View Results ( 4 ) Page
| 物料编号 | 制造商名称 | 电流额定值 | 电压额定值 DC | 电阻 | 保险丝类型 | 中断额定值 |
|---|---|---|---|---|---|---|
| 0ACA-9400-TE | Bel | 40 A | 63 VDC | 900 uOhms | Time Delay / Slow Blow | 500 A |
| 0ACA-9200-TE | Bel | 20 A | 72 VDC | 2.3 mOhms | Time Delay / Slow Blow | 500 A |
| 0ACA-9300-TE | Bel | 30 A | 72 VDC | 1.2 mOhms | Time Delay / Slow Blow | 500 A |
| 0ACA-9250-TE | Bel | 25 A | 72 VDC | 1.7 mOhms | Time Delay / Slow Blow | 500 A |
发布日期: 2021-02-11
| 更新日期: 2022-03-11
