Signal Transformer / Bel LPTC-V环形共模扼流圈
Bel Signal Transformer LPTC-V环形共模扼流圈具有低直流电阻 (DCR) 和0.51mH至25.5mH电感范围，设计采用UL94V-0塑料外壳铁氧体磁芯。Bel Signal Transformer LPTC-V环形共模扼流圈适合用于各种噪声抑制应用，包括电源、家用电器、物联网 (IoT) 和AV设备。LPTC-V双线扼流圈非常适合用于抑制诸多电子电路设计中常见的导电EMI辐射。该系列工作温度范围为-55°C至+125°C。
特性
- DCR：20mΩ至200mΩ
- 宽电感和电流范围
- 在低频率下阻抗高
- 垂直设计（无底座）
- 高温运作
- 单层绕线线圈
- 符合REACH标准和RoHS指令
应用
- 电源
- 家用电器/物联网
- 视听设备
规范
- 双线共模扼流圈
- 电感范围：0.51mH至25.5mH
- 电流范围：1A至5A
- 介电强度：3.75 kVRMS
- UL94V-0等级塑料盖上缠绕线圈
- 工作温度范围：-55°C至+125°C

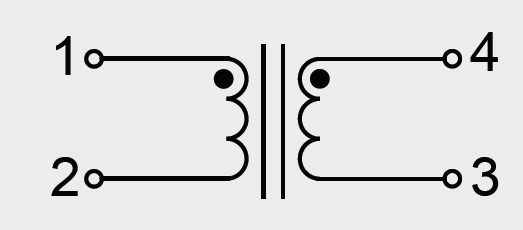

示意图
