Signal Transformer / Bel A41 All-4-One™国际变压器

Signal Transformer/Bel A41 All-4-One™国际变压器设计用于提供符合国际安全标准所需的高隔离、爬电距离和电气间隙。Signal Transformer/Bel A41变压器具有25VA至175VA功率和400VRMS hipot介电强度。该系列提供焊片或快速连接端子类型，具有串行或并联双次级结构。

特性

  • 符合国际标准
  • UL 94 V-0可燃性等级
  • 绝缘等级F (+155°C)
  • 通过UL、CSA和VDE机构认证
  • 易于修改
  • 认证
    • UL 1446 UL文件#E66312
    • UL 506/UL 5082-2，文件#E63829
    • 通过CSA C22.2 #66.1认证，文件编号221070
    • 通过VDE 0805/EN 60950认证，文件编号1448

规范

  • 功率：25VA至175VA
  • hipot介电强度：4000Vrms
  • 串联或并联双次级结构
  • 漏电流符合UL 60601-1标准
  • 焊片或快速连接端子
  • 提供符合IEC/DIN标准的快连卡扣式保护盖

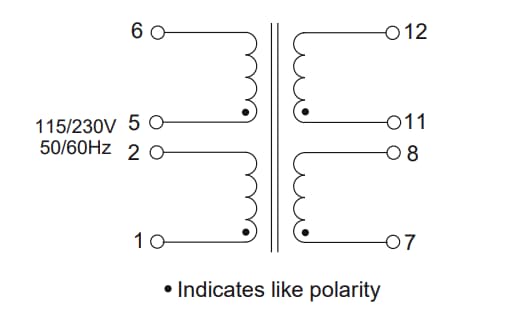

电气原理图

原理图 - Signal Transformer / Bel A41 All-4-One™国际变压器
