Signal Transformer / Bel SCS高频电流检测变压器

Signal Transformer/Bel SCS高频电流检测变压器是SMD器件，设计用于在50kHz至1MHz频率范围内工作。这些变压器能够检测7A至15A电流，尺寸紧凑。SCS 4/8变压器具有低直流电阻、不同调谐比、0.033mH至22mH电感范围以及-40°C至125°C温度范围。这些变压器用于反馈控制、开关电源、便携式通信设备、电机控制、直流-直流转换器、LCD电视和过载检测设备。

特性

  • 低直流电阻
  • 不同匝数比
  • 设计用于自动拾取贴装
  • 表面贴装技术
  • 紧凑尺寸
  • 电感范围宽
  • 通过非侵入式方式检测电源电路中的电流流动

规范

  • 电感范围：0.033mH至22mH
  • EE磁芯尺寸：4.4mm、4.6mm和8.3mm
  • 一次额定检测电流：
    • 7A (SCS 4.4)
    • 9A (SCS 4.6)
    • 15A (SCS 8.3)
  • 绕组间隔离 (hipot)：
    • 500 VRMS/1分钟（SS4.4/SSCS 4.6）
    • 1.5kVAC/3mA/1秒 (SCS 8.3)
  • 工作温度范围：-40°C至125°C
  • 储存温度范围：-40°C至165°C
  • 在100kHz、0.1VRMS、0ADC(SCS 4.4/SCS 4.6) 二次引脚之间测量电感
  • 频率范围：50kHz至1MHz

应用

  • 开关电源
  • 反馈控制
  • 过载检测
  • 电机控制
  • DC-DC转换器
  • LCD电视
  • 笔记本电脑
  • 便携式通讯设备
  • 负载降低/关断检测

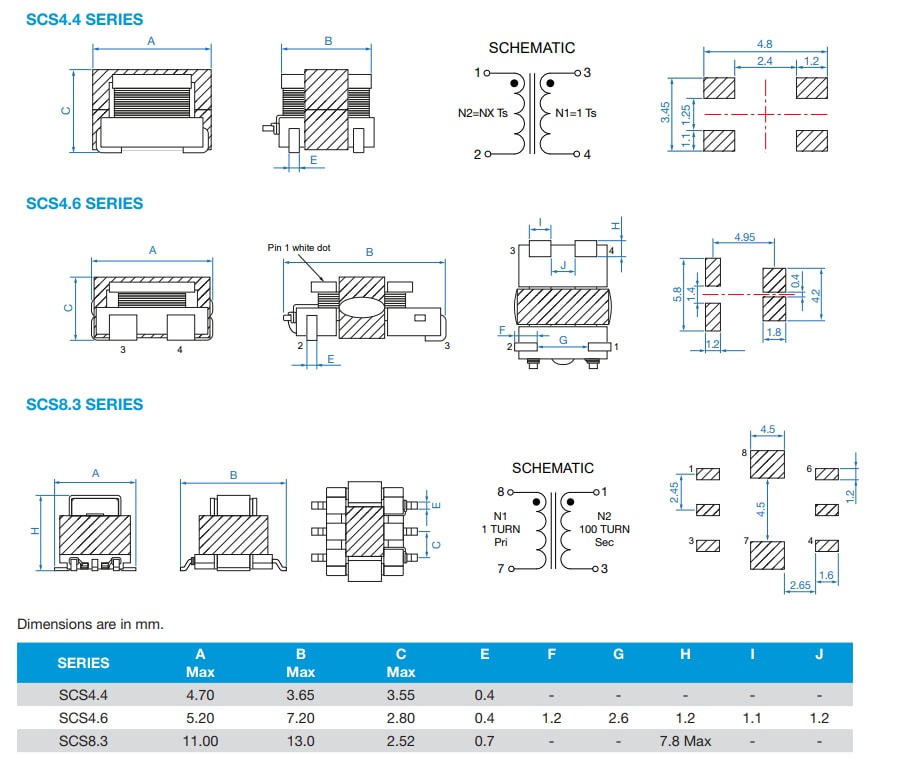

机械规格

Signal Transformer / Bel SCS高频电流检测变压器

相关变压器

Signal Transformer / Bel SCS电流检测变压器

检测直接流经应用导体的电流。
