Signal Transformer / Bel SLT隔离式277V/120V降压变压器

Signal Transformer/Bel SLT隔离式277V/120V降压变压器支持安装人员从277V线路中获得完全隔离的120V电源。这些变压器通过UL、CSA、VDE和IEC认证，符合F类绝缘系统 (+155°C)要求。触摸安全端子（IP20型）设有螺钉/接合夹，用于硬接线以及3/16” 和1/4” 快速接通连接。SLT系列的额定功率为 300VA、450VA、600VA和1000VA。理想应用包括电动任务照明和维修插座。

特性

  • 完全隔离的120V电源
  • 触摸安全端子（IP20型）设有用于硬接线的螺钉/接合夹以及3/16”和1/4”快速接通连接
  • F类绝缘系统(+155°C)
  • 符合UL、CSA、VDE和IEC标准

应用

  • 电动作业照明
  • 维修插座

规范

  • 额定功率: 300VA、450VA、600VA和1000VA
  • 介电强度：4000V
  • 漏电流：<30 µA
  • 一次侧：277 V、60 Hz
  • 二次侧：120V，其中抽头电压为115V和 125V，用于高/低线路调整

认证

  • UL 1446 文件#E66312
  • 符合这些国内和国际标准：
    • UL 5085-1-2、UL 506、UL 60950、UL 197、UL 1262
    • IEC 60950、IEC 61558-2-4、IEC 61010-1
    • CSA 22.2 #66-1-2
    • VDE 0570、0605、0551、0550
    • 通过CE认证

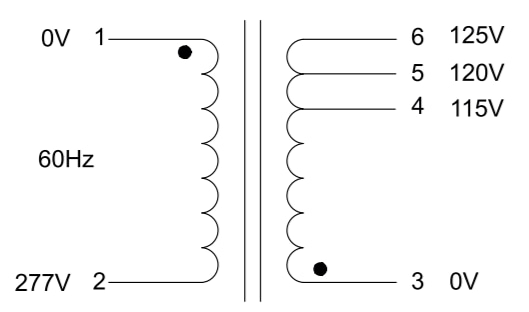

原理图

原理图 - Signal Transformer / Bel SLT隔离式277V/120V降压变压器
View Results ( 4 ) Page
物料编号 数据表 功率额定值 次级电流额定值 长度 宽度 高度
SLT-1000 SLT-1000 数据表 1 kVA 8.33 A 124.2 mm 144.78 mm 133.4 mm
SLT-300 SLT-300 数据表 300 VA 2.5 A 106.68 mm 103.51 mm 95.3 mm
SLT-450 SLT-450 数据表 450 VA 3.8 A 113.28 mm 110 mm 114.3 mm
SLT-600 SLT-600 数据表 600 VA 5 A 113.28 mm 129.03 mm 114.3 mm
发布日期: 2020-02-14 | 更新日期: 2024-08-29
