Bourns 1140系列大电流扼流圈
Bourns 1140系列大电流扼流圈具有极大电流容量和低直流电阻 (DCR)。这些扼流圈从终端到热缩管盖的耐电压为2500Vrms，从终端到芯体的耐电压为1000Vrms。1140系列大电流扼流圈自带引线，引线间隔固定，并集成了用于机械安装的中心孔。这些扼流圈的工作温度范围为-55°C至105°C。
特性
- 非常大电流容量
- 低直流电阻 (DCR)
- 环氧涂层铁氧体线圈芯体
- VW-1等级热缩管覆盖绕组
- 自引线
- 固定引线间隔
- 机械安装中心孔
- 耐电压:
- 终端至收缩管盖：2500Vrms
- 终端至芯体：1000Vrms
- 工作温度范围：-55 °C至105 °C
- 符合 AEC-Q200
- 符合 RoHS 指令

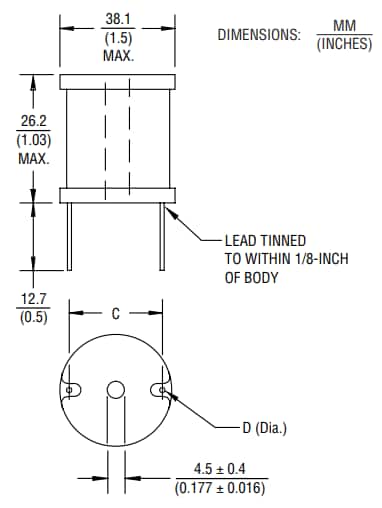

机械图
View Results ( 49 ) Page
| 物料编号 | 电感 | 引线间隔 | 最大直流电流 | 最大直流电阻 |
|---|---|---|---|---|
| 1140-150K-RC | 15 uH | 1.15 in | 27 A | 6 mOhms |
| 1140-561K-RC | 560 uH | 1.15 in | 7.2 A | 125 mOhms |
| 1140-471K-RC | 470 uH | 1.15 in | 7.2 A | 114 mOhms |
| 1140-151K-RC | 150 uH | 1.15 in | 11.4 A | 40 mOhms |
| 1140-220K-RC | 22 uH | 1.15 in | 21 A | 9 mOhms |
| 1140-680K-RC | 68 uH | 1.15 in | 14.4 A | 21 mOhms |
| 1140-820K-RC | 82 uH | 1.15 in | 14.4 A | 23 mOhms |
| 1140-390K-RC | 39 uH | 1.15 in | 21 A | 12 mOhms |
| 1140-100K-RC | 10 uH | 1.15 in | 27 A | 5 mOhms |
| 1140-101K-RC | 100 uH | 1.15 in | 14.4 A | 25 mOhms |
