Bourns AC2213R空心线圈电感器
Bourns AC2213R空心线圈电感器是表面贴装电感器，工作温度范围为-25°C至125°C。此系列电感器最小Q值为100，最大IRMS 为1.6A，具有自谐振频率和严格的容差。AC2213R电感器符合RoHS标准和潮湿敏感度等级1 (MSL 1) 标准。此系列电感器适用于高频电视和广播接收器、无线电发射器、射频放大器及调谐等应用。
特性
- 最小Q值：100
- 最大IRMS ：1.6A
- 自谐振频率
- 小容差
- 表面贴装
- 环氧树脂盖，实现机械稳定性和拾取贴装
- 潮湿敏感度等级：1级 (MSL 1)
- 符合RoHS标准
应用
- 无线电发射器
- 射频放大器
- 调谐要求
- 高频电视和无线电接收器

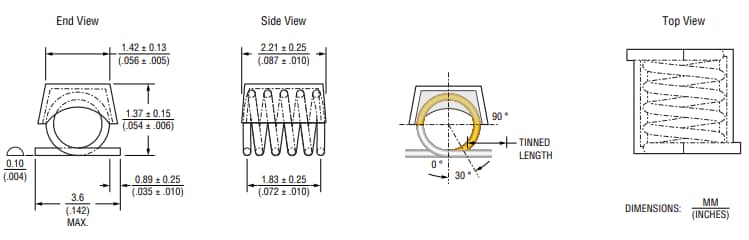

产品尺寸
View Results ( 9 ) Page
| 物料编号 | 电感 | 容差 | 最大直流电阻 | 自谐振频率 | 测试频率 | Q 最小值 | 最小工作温度 | 最大工作温度 |
|---|---|---|---|---|---|---|---|---|
| AC2213R-1N6J | 1.65 nH | 5 % | 4 mOhms | 10 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-2N5J | 2.55 nH | 5 % | 5 mOhms | 8.2 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-3N8G | 3.85 nH | 2 % | 6 mOhms | 7.5 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-5N4G | 5.45 nH | 2 % | 8 mOhms | 7 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-1N6K | 1.65 nH | 10 % | 4 mOhms | 10 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-2N5K | 2.55 nH | 10 % | 5 mOhms | 8.2 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-3N8J | 3.85 nH | 5 % | 6 mOhms | 7.5 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-3N8K | 3.85 nH | 10 % | 6 mOhms | 7.5 GHz | 800 MHz | 100 | - 25 C | + 125 C |
| AC2213R-5N4J | 5.45 nH | 5 % | 8 mOhms | 7 GHz | 800 MHz | 100 | - 25 C | + 125 C |
发布日期: 2025-04-03
| 更新日期: 2025-06-11
