Bourns AC4013R空心线圈电感器

Bourns AC4013R空心线圈电感器包括环氧树脂盖，实现机械稳定性。此系列表面贴装电感器最小Q值为100，测试频率为800MHz，最大IRMS 达1.6A。AC4013R电感器的工作温度范围为-25°C至125°C。这些电感器符合RoHS标准和潮湿敏感度等级1 (MSL 1) 标准。AC4013R电感器用于高频电视和无线电接收器、无线电发射器、射频放大器和调谐要求等应用。

特性

  • 最小Q值：100
  • 测试频率：800MHz
  • 最大IRMS ：1.6A
  • 表面贴装
  • 工作温度范围：-25 °C至125 °C
  • 小容差
  • 符合RoHS标准

应用

  • 高频电视和无线电接收器
  • 射频放大器
  • 无线电发射器
  • 调谐要求

产品尺寸

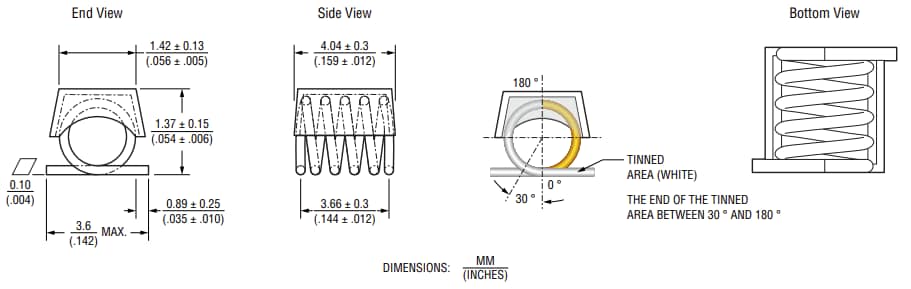

机械图纸 - Bourns AC4013R空心线圈电感器
View Results ( 10 ) Page
物料编号 数据表 Q 最小值 容差 测试频率 自谐振频率 电感 最大直流电流 最大直流电阻 最大工作温度 最小工作温度
AC4013R-12NG AC4013R-12NG 数据表 100 2 % 800 MHz 4.6 GHz 12.55 nH 1.6 A 14 mOhms + 125 C - 25 C
AC4013R-5N6G AC4013R-5N6G 数据表 100 2 % 800 MHz 6.5 GHz 5.6 nH 1.6 A 9 mOhms + 125 C - 25 C
AC4013R-7N1G AC4013R-7N1G 数据表 100 2 % 800 MHz 6 GHz 7.15 nH 1.6 A 10 mOhms + 125 C - 25 C
AC4013R-8N8G AC4013R-8N8G 数据表 100 2 % 800 MHz 6 GHz 8.8 nH 1.6 A 12 mOhms + 125 C - 25 C
AC4013R-9N8G AC4013R-9N8G 数据表 100 2 % 800 MHz 5.2 GHz 9.85 nH 1.6 A 13 mOhms + 125 C - 25 C
AC4013R-12NJ AC4013R-12NJ 数据表 100 5 % 800 MHz 4.6 GHz 12.55 nH 1.6 A 14 mOhms + 125 C - 25 C
AC4013R-5N6J AC4013R-5N6J 数据表 100 5 % 800 MHz 6.5 GHz 5.6 nH 1.6 A 9 mOhms + 125 C - 25 C
AC4013R-7N1J AC4013R-7N1J 数据表 100 5 % 800 MHz 6 GHz 7.15 nH 1.6 A 10 mOhms + 125 C - 25 C
AC4013R-8N8J AC4013R-8N8J 数据表 100 5 % 800 MHz 6 GHz 8.8 nH 1.6 A 12 mOhms + 125 C - 25 C
AC4013R-9N8J AC4013R-9N8J 数据表 100 5 % 800 MHz 5.2 GHz 9.85 nH 1.6 A 13 mOhms + 125 C - 25 C
