Bourns AC6830R空心线圈电感器

Bourns AC6830R空心线圈电感器是表面贴装电感器，电感高达43nH。此系列电感器的最大IRMS 为4A，测试频率为150MHz，最大DCR高达7.9mΩ。AC6830R电感器采用环氧树脂盖，实现机械稳定性。此系列电感器的工作温度范围为-25°C至125°C，符合RoHS标准。AC6830R电感器适用于无线电发射器、射频放大器以及高频电视接收器等应用。

特性

  • 高Q值
  • 小容差
  • 表面贴装
  • 电感高达43nH
  • 测试频率：150MHz
  • 工作温度范围：-25 °C至125 °C
  • 最大IRMS ：4A
  • 多达10圈

应用

  • 高频电视和无线电接收器
  • 无线电发射器
  • 射频放大器
  • 调谐要求

产品尺寸

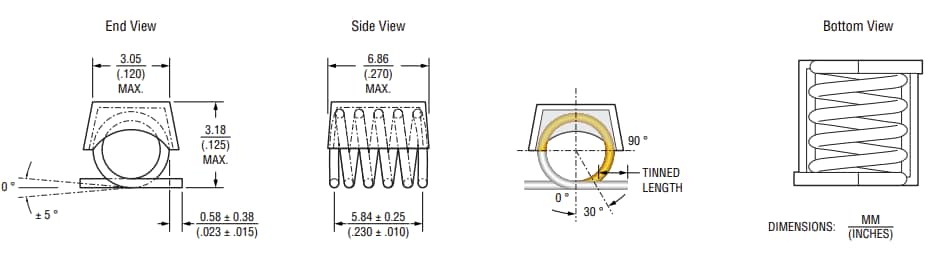

机械图纸 - Bourns AC6830R空心线圈电感器
View Results ( 10 ) Page
物料编号 数据表 电感 Q 最小值 测试频率 容差 自谐振频率 最大直流电流 最大直流电阻 最大工作温度 最小工作温度
AC6830R-43NG AC6830R-43NG 数据表 43 nH 106 150 MHz 2 % 1.2 GHz 4 A 7.9 mOhms + 125 C - 25 C
AC6830R-17NG AC6830R-17NG 数据表 17.5 nH 100 150 MHz 2 % 2.2 GHz 4 A 4.5 mOhms + 125 C - 25 C
AC6830R-22NG AC6830R-22NG 数据表 22 nH 102 150 MHz 2 % 2.1 GHz 4 A 5.2 mOhms + 125 C - 25 C
AC6830R-28NG AC6830R-28NG 数据表 28 nH 105 150 MHz 2 % 1.8 GHz 4 A 6 mOhms + 125 C - 25 C
AC6830R-35NG AC6830R-35NG 数据表 35.5 nH 112 150 MHz 2 % 1.5 GHz 4 A 6.8 mOhms + 125 C - 25 C
AC6830R-17NJ AC6830R-17NJ 数据表 17.5 nH 100 150 MHz 5 % 2.2 GHz 4 A 4.5 mOhms + 125 C - 25 C
AC6830R-22NJ AC6830R-22NJ 数据表 22 nH 102 150 MHz 5 % 2.1 GHz 4 A 5.2 mOhms + 125 C - 25 C
AC6830R-28NJ AC6830R-28NJ 数据表 28 nH 105 150 MHz 5 % 1.8 GHz 4 A 6 mOhms + 125 C - 25 C
AC6830R-35NJ AC6830R-35NJ 数据表 35.5 nH 112 150 MHz 5 % 1.5 GHz 4 A 6.8 mOhms + 125 C - 25 C
AC6830R-43NJ AC6830R-43NJ 数据表 43 nH 106 150 MHz 5 % 1.2 GHz 4 A 7.9 mOhms + 125 C - 25 C
发布日期: 2025-04-03 | 更新日期: 2025-06-11
