Bourns RSN Riedon™直流电流表分流电阻器
Bourns RSN Riedon™ 直流电流表分流电阻器可为宽电流范围提供稳健准确的测量。该电阻器设有中心安装电压抽头（简化与电流表的连接）和Manganin™ 电阻元件（实现低电阻值）。RSN系列采用紧凑型设计，适合用于需要大额定电流和无感金属元件结构的空间受限应用。Bourns RSN Riedon直流电流表分流电阻器非常适合用于各种电源应用，包括电源、电源转换器和电流测量。
特性
- 前Riedon产品
- Manganin电阻元件
- 无感金属元件
- 中心安装电压抽头
- 大额定电流
- 低电阻值
- 0.1%容差
- 设计紧凑，用于空间受限的应用
- 通过UL认证，符合RoHS指令
应用
- 电源
- 功率转换器
- 电流测量
规范
- 1 A至500 A额定电流范围
- 工作电流范围：0.667 A至333.3 A
- 额定输出：50mV或100mV
- 50mV输出时的电阻范围：0.10mΩ至50mΩ
- 100mV输出时的电阻范围：0.2mΩ至100mΩ
- TCR：15ppm至20ppm
- 工作温度范围：-30 °C至+70 °C
- 储存温度范围：-55°C至+80°C

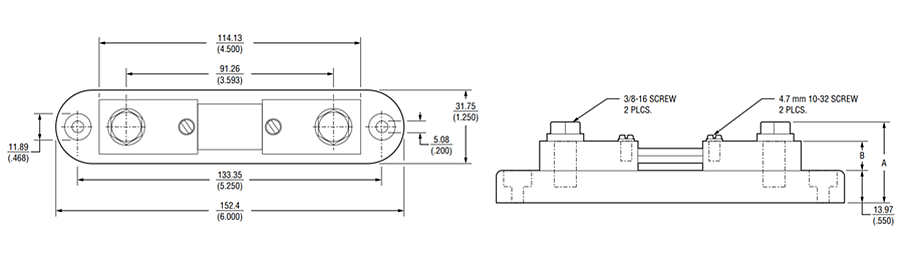

机械图
