Bourns SF-2923HC-C SingleFuse™ SMD保险丝

Bourns SF-2923HC-C SingleFuse™ SMD保险丝设计采用大电流陶瓷外壳，用于提供过流保护。这些保险丝采用坚固的陶瓷立方体外壳（带硅树脂绝缘）和单个熔断器端接元件。这样可让产品在恶劣环境中实现更高的浪涌电流承受能力和更高的可靠性，并且在打开时能够实现更有效的熔断。SF-2923HC-C SingleFuse SMD保险丝通过UL 248-14认证，设计用于各种电源应用。典型应用包括锂离子电池组、电动工具、功率因数校正 (PFC)、储能系统 (ESS) 和电动助力自行车。

特性

  • 用于过流保护的单一熔断式保险丝
  • EIA 2923（7358公制）封装
  • 超大电流陶瓷外壳设计
  • 通过UL 248-14认证
  • 表面贴装封装，用于自动化装配
  • 符合RoHS指令，不含卤素

应用

  • 锂离子电池组
  • 储能系统 (ESS)
  • 电动工具
  • 电动助力自行车
  • 服务器和路由器
  • 不间断电源 (UPS)
  • 配电单元 (PDU)
  • 功率因数校正 (PFC)

规范

  • 20A至50A额定电流范围
  • 60VDC额定电压
  • 300A额定分断电流
  • -55°C至125°C工作温度范围
  • 储存条件：
    • 温度为15°C至30°C
    • 湿度为20%至70%

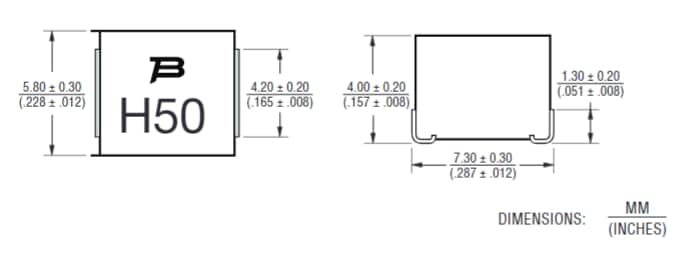

SF-2923HC-C SMD保险丝尺寸

机械图纸 - Bourns SF-2923HC-C SingleFuse™ SMD保险丝

其他资源

View Results ( 4 ) Page
物料编号 数据表 描述 电流额定值 电阻 电压额定值 DC 中断额定值
SF-2923HC30C-2 SF-2923HC30C-2 数据表 表面贴装式保险丝 60Vdc 30A High-Current 30 A 1.2 mOhms 60 VDC 300 A
SF-2923HC20C-2 SF-2923HC20C-2 数据表 表面贴装式保险丝 60Vdc 20A High-Current 20 A 2 mOhms 60 VDC 300 A
SF-2923HC50C-2 SF-2923HC50C-2 数据表 表面贴装式保险丝 60Vdc 50A High-Current 50 A 700 uOhms 60 VDC 300 A
SF-2923HC40C-2 SF-2923HC40C-2 数据表 表面贴装式保险丝 60Vdc 40A High-Current 40 A 1 mOhms 60 VDC 300 A
发布日期: 2019-02-06 | 更新日期: 2023-03-15
