Bourns SM91806AL BMS信号变压器

Bourns SM91806AL电池管理系统 (BMS) 信号变压器是基本绝缘，符合IEC 60664/61558/62368标准和AEC-Q200标准。该变压器设计用于analog device的LTC6815系列、MC33771C系列和BQ79616型号。SM91806AL BMS信号变压器符合RoHS指令，不含卤素。该变压器具有8.2mm最小间隙距离，污染度为2，材料组为CTI I。SM91806AL BMS信号变压器的工作温度范围为-40°C至125°C，工作电压高达1000VDC，最小绝缘电阻为50MΩ。该变压器设计用于BMS应用。

特性

  • 最小爬电距离：8.2mm，过压类别II
  • 最小电气间隙8.2mm，污染等级2级，材料组别CTI I
  • 基本绝缘，符合IEC 60664/61558/62368-1标准
  • 设计用于Analog Devices的LTC6815系列、MC33771C系列和BQ79616型号
  • 符合 AEC-Q200
  • 符合 RoHS，无卤素
  • 设计用于BMS应用

规范

  • 工作温度范围：-40°C至125°C
  • 工作电压：高达1000VDC
  • 耐压：4300VDC 或3000VAC
  • 绝缘电阻：50MΩ（最小值）
  • 局部放电电平：1200V
  • 绕组电容：20pF（最大值）
  • 峰值温度范围：245°C至250°C

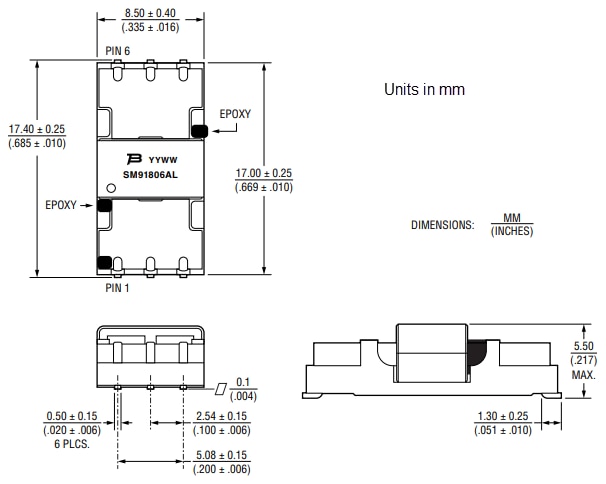

尺寸图

机械图纸 - Bourns SM91806AL BMS信号变压器

电气原理图

原理图 - Bourns SM91806AL BMS信号变压器
发布日期: 2024-01-11 | 更新日期: 2025-01-07
