Coilcraft ED0006-AL电源滤波电感器
Coilcraft ED0006-EL电源滤波电感器设计用于Zetex ZXCD1210高性能模拟输入D类调制器。这些环形扼流圈能够以500Wrms驱动4Ω负载。ED0006-AL功率电感器是用于高频开关PWM信号的低通滤波器，可以恢复低频音频信号。这些电感器符合RoHS指令，采用铜镀锡银端子。
特性
- 设计用于Zetex ZXCD1210模拟输入D类调制器
- Zetex推荐将该器件用于其ZXCD1000高保真D类放大器解决方案
- 用作针对高频开关PWM信号的低通滤波器
- 符合RoHS指令
- 采用铜镀锡-银端子
规范
- 20µH ±20% inductance
- 42mΩ maximum DCR
- 7.2A maximum DC current
- 13MHz minimum SRF
- 36.0A saturation current
- -40°C to +125°C ambient temperature range, up to +165°C with derated current
- 32mm x 15mm in dimension

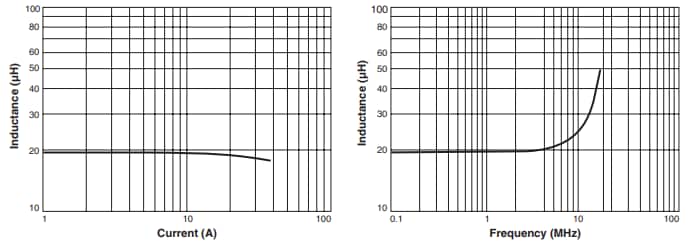

电感、电流及频率特性
