Coilcraft 以太网供电 (PoE) 磁性元件指南
CoilSense 以太网供电(POE) 磁性元件指南详细说明了PoE中使用的磁性元件的运行情况。PoE是一种使用高达100m双绞线为远程用电设备 (PD) 供电的方法。PD包括无线和蓝牙® 接入点、IP安全摄像头、VoIP电话、网络路由器和中继器、LED照明、PDA充电系统和控制器。PoE有助于省去安装单独线路电压电源插座所需的时间、空间和费用。PoE还支持从中央位置对许多设备进行电源管理和控制。PoE可在36V至57V低压电信范围和高达73V电压（通常通过Cat5以太网电缆）下工作。与标准线路电压 (110/220V) 相比，PoE具有安全优势。
用途

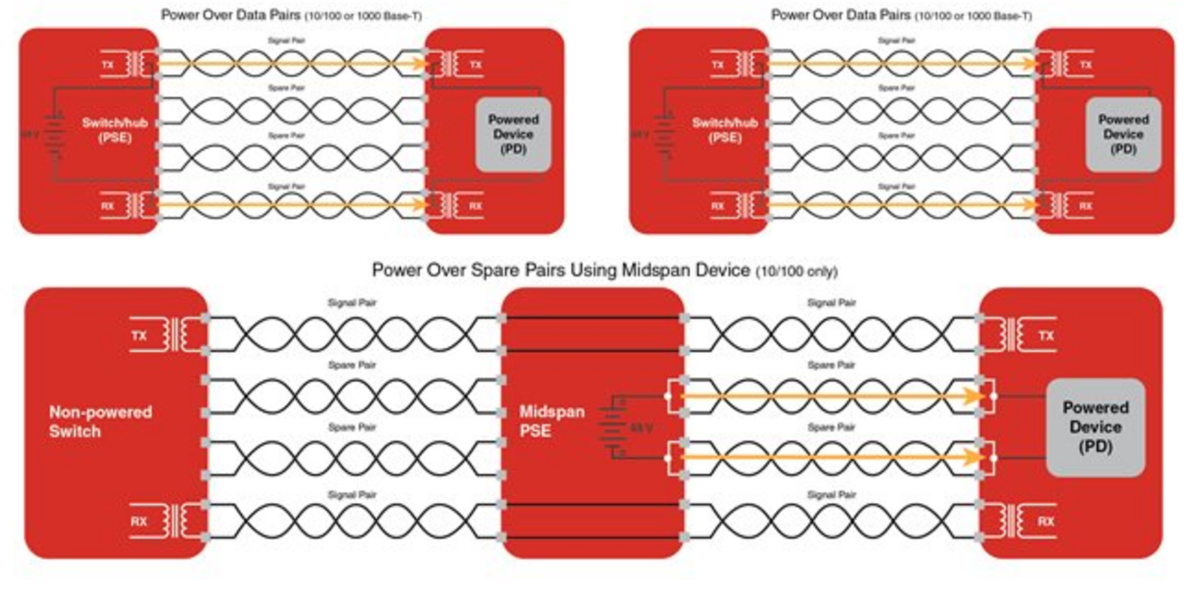

PoE中如何使用磁性元件？
在信号路径中，中心抽头1:1变压器用于注入电流，共模扼流圈用于滤除EMI。
用于发射和接收部分的信号路径隔离变压器集成在单个封装中，用于发射和接收部分的Coilcraft HPX2126L
共模扼流圈中，也集成在Coilcraft HPF2187L的单一封装中。
连接

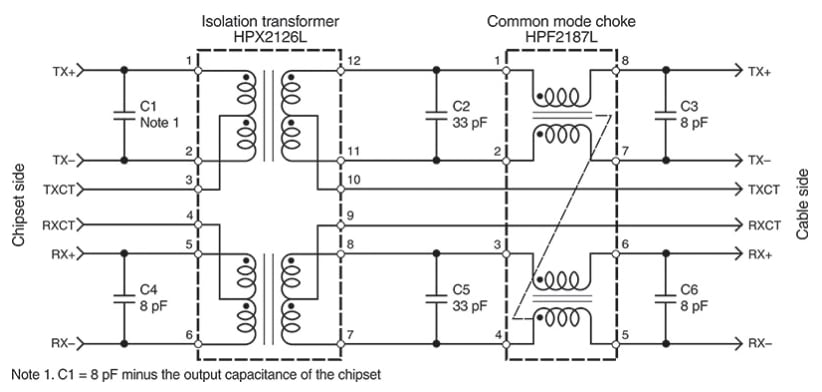

原理图：这些元件的PoE信号路径磁性
元件对的典型连接也可用于实现更高（双）功率水平。
Coilcraft ETH1–230L (802.3at) 和ETH1–460L (802.3at) PoE磁性元件将信号路径变压器和共模扼流圈集成在单一封装中，在高达120 W应用中实现最紧凑的设计。
对于供电设备 (PSE) 或中跨设备，现货供应的磁性元件可用于提供隔离、电压转换和功率注入。最终用户必须有一个变压器，在PD上提供功能隔离。功能绝缘用于在变压器的一次侧和二次侧之间提供至少1500Vrms 隔离。许多Coilcraft现成电源变压器用于PD，可在各种功率等级上提供隔离和标准电压。
