CUI Inc DQM1-S直流-直流转换器

CUI Inc DQM1-S直流-直流转换器是一款1W隔离转换器，具有3000VDC隔离电压，并拥有更高的安全性和抗噪功能。此系列转换器提供单路和双路稳压输出，具有2.97VDC至26.4VDC的宽输入电压范围。DQM1-S转换器的工作温度范围为-40°C至105°C，符合IEC/EN 62368‑1安全标准。此系列转换器采用紧凑的业界标准SIP封装，适合空间受限的设计。DQM1-S直流-直流转换器非常适合工业、IoT和电信应用。

特性

  • 隔离输出：1 W
  • 业界标准SIP封装
  • 单路和双路稳压输出
  • 隔离电压：3000VDC
  • 宽输入电压范围：2.97VDC至26.4VDC
  • 在Vin标称电压和满负载下，切换频率为220kHz
  • 隔离电容：20 pF（典型值）
  • 温度范围：-40°C至105°C，可降额
  • 通过IEC/EN 62368-1安全标准认证
  • 尺寸：19.6 mm x 6 mm x 10.1 mm
  • 符合RoHS标准

应用

  • 工业
  • 物联网
  • 电信

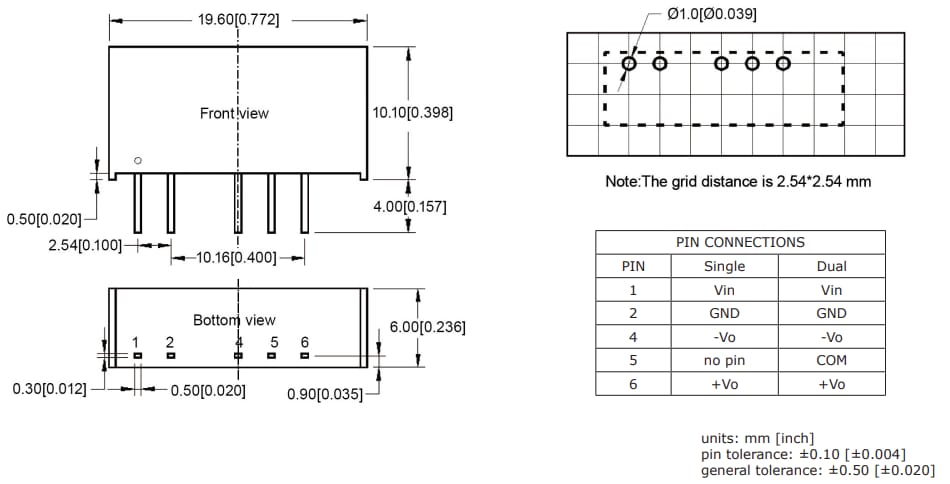

尺寸图纸

机械图纸 - CUI Inc DQM1-S直流-直流转换器
View Results ( 45 ) Page
物料编号 数据表 输入电压 - 最小值 输入电压 - 最大值 输出电流—通道1 输出电压—通道1 绝缘电压 尺寸 封装 / 箱体 RoHS - 贸泽
DQM1-12-S12-S DQM1-12-S12-S 数据表 10.8 VDC 13.2 VDC 84 mA 12 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-12-S15-S DQM1-12-S15-S 数据表 10.8 VDC 13.2 VDC 67 mA 15 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-12-S24-S DQM1-12-S24-S 数据表 10.8 VDC 13.2 VDC 42 mA 24 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-12-S3-S DQM1-12-S3-S 数据表 10.8 VDC 13.2 VDC 303 mA 3.3 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-12-S5-S DQM1-12-S5-S 数据表 10.8 VDC 13.2 VDC 200 mA 5 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-12-S9-S DQM1-12-S9-S 数据表 10.8 VDC 13.2 VDC 111 mA 9 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-15-S12-S DQM1-15-S12-S 数据表 13.5 VDC 16.5 VDC 84 mA 12 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-15-S15-S DQM1-15-S15-S 数据表 13.5 VDC 16.5 VDC 67 mA 15 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-15-S5-S DQM1-15-S5-S 数据表 13.5 VDC 16.5 VDC 200 mA 5 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
DQM1-15-S9-S DQM1-15-S9-S 数据表 13.5 VDC 16.5 VDC 111 mA 9 V 3 kV 19.6 mm x 6 mm x 10.1 mm SIP-5 Y
