CUI Inc TJ-100封装式交流/直流电源

CUI Inc TJ-100封装式AC/DC电源采用紧凑的17mm板载封装，具有100W连续输出功率额定值。电源完全封装，提供90VAC至264VAC的通用输入电压范围。TJ-100系列提供扩展峰值功率额定值，并在-40°C至+85°C工作温度范围内运行。CUI Inc TJ-100密封式交流/直流电源非常适合用于各种应用，包括仪器仪表、电信和工业控制。

特性

  • 通用输入电压范围
  • 扩展的峰值额定功率
  • 可选散热片或基板冷却
  • 17mm薄型PCB通孔封装
  • 通过UL/EN/IEC 62368-1认证
  • CISPR32/EN55032 B类
  • 保护特性
    • SCP
    • OVP（输出）
    • OCP
    • OTP
    • UVP（输入）

应用

  • 仪器仪表
  • 电信
  • 电力
  • 工业控制

规范

  • 输出电压范围：12VDC至48VDC
  • 输入电压范围：90VAC至264VAC
  • 最大输出电流范围：2.1A至8.4A
  • 最大额定输入电流：1.5A
  • 最大额定输出功率：100W
  • 最大空载功耗：0.5W
  • 电容负载范围：2100μF至8400μF
  • 开关频率：110kHz
  • 纹波和噪声：120mVp-p至300mVp-p
  • 标称效率：94%
  • 工作温度范围：-40°C至+85°C
  • 储存温度范围：-40°C至+100°C

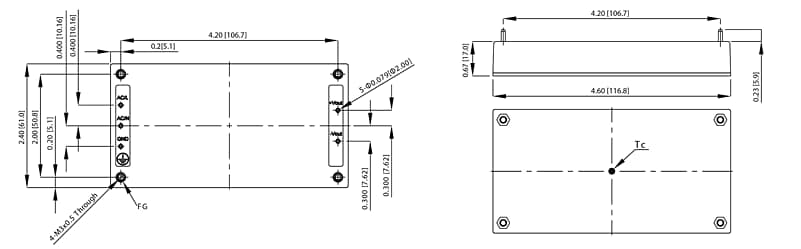

机械图纸（mm）

机械图纸 - CUI Inc TJ-100封装式交流/直流电源
发布日期: 2024-05-29 | 更新日期: 2024-06-18
