Diodes Incorporated AH371x高压霍尔效应锁存器

Diodes Incorporated AH371x高压霍尔效应锁存器设计用于无刷直流电机、流量计和线性编码器/位置传感器的换向。这些锁存器包括六种磁性操作和释放点型号（BOP 和BRP），范围为±25至±140高斯。AH371x高压霍尔效应锁存器采用行业标准封装SC59、SOT23 (S型）和SIP-3 (散装）。这些锁存器还非常适合用于家用电器、工业电器和每分钟转数(RPM)测量。

AH371x霍尔效应锁存器包括开漏输出，可耐受物理应力。这些锁存器的工作电源电压范围为3V至27V，温度范围为-40°C至125°C。AH371x霍尔效应锁存器具有反向阻断二极管、VDD 和输出齐纳钳位、输出电流限制以及高ESD额定值（8kV HBM和1kV CDM）。

特性

  • 六种型号的磁操作和释放点，涵盖±25G/Gs至±140G/Gs
  • 在整个温度范围内具有超低开关点漂移，具有较高的物理应力耐受能力(PCB组件）
  • 快速上电和5µs响应时间
  • 宽VIN 和高达8kV HBM/1kV CDM ESD能力
  • 输入电压范围：3 V至27 V
  • 工作温度范围：-40ºC至125ºC
  • SC59、SOT23（S型）和SIP-3（散装）封装

应用

  • 家用和工业电器
  • 直流电机/泵
  • 每分钟转数 (RPM) 测量
  • 流量计
  • 角度和线性编码器
  • 位置传感器

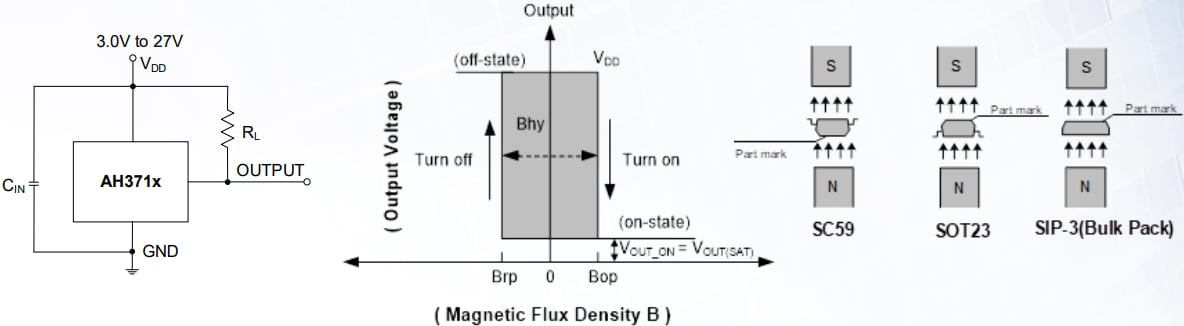

典型应用电路图

应用电路图 - Diodes Incorporated AH371x高压霍尔效应锁存器
View Results ( 31 ) Page
物料编号 数据表 封装 / 箱体 封装
AH3712Q-P-B AH3712Q-P-B 数据表 SIP-3 Bulk
AH3712-SA-7 AH3712-SA-7 数据表 SOT-23-3 Reel
AH3712A-SA-7 AH3712A-SA-7 数据表 SOT-23-3 Reel
AH3713-W-7 AH3713-W-7 数据表 SOT-23-3 Reel
AH3714-W-7 AH3714-W-7 数据表 SOT-23-3 Reel
AH3715-SA-7 AH3715-SA-7 数据表 SOT-23-3 Reel
AH3715-W-7 AH3715-W-7 数据表 SOT-23-3 Reel
AH3715Q-SA-7 AH3715Q-SA-7 数据表 SOT-23-3 Reel
AH3716-P-B AH3716-P-B 数据表 SIP-3 Bulk
AH3716Q-P-B AH3716Q-P-B 数据表 SIP-3 Bulk
发布日期: 2024-06-21 | 更新日期: 2024-07-03
