Diodes Incorporated AP3441/L和AP3445/L降压型直流-直流转换器
Diodes Incorporated AP3441/L和AP3445/L降压型直流-直流转换器具有优异的稳定性、快速瞬态响应、出色的线路和负载调节能力以及高效率。这些同步直流-直流降压转换器可提供2A (AP3441/L) 和3A (AP3445/L) 最大输出电流，空载静态电流仅为55μA。这些器件具有超低RDS(ON) 集成MOSFET和100%占空比操作特性，因此非常适合用于要求低压差阈值的高输出电压和大电流应用。利用脉冲跳跃模式，可在轻负载条件下保持高效率。
AP3441/L采用W-DFN2020-8封装。AP3445/L采用SOT236封装。所有封装选项均无铅、无卤、无锑，并完全符合RoHS指令。
特性
- 输入电压范围：2.7V至5.5V
- 输出电压范围：0.6V至VIN
- 输出电流
- AP3441、AP3441L：2A
- AP3445、AP3445L：3A
- 基准电压：0.6V，精度为±1.5%
- 空载静态电流：55μA（典型值）
- 关断电流：<1µA
- 100%占空比运行
- 1MHz开关频率
- 无需外部补偿
- 热关断
- 短路保护
- AP3441、AP3445：断续模式保护
- AP3441L、AP3445L：闩锁保护
- 过压保护
- AP3441、AP3445：非闩锁保护
- AP3441L、AP3445L：闩锁保护
- 完全无铅，完全符合RoHS指令
- 不含卤素或锑。“绿色”器件
- 封装
- AP3441/L：W-DFN2020-8
- AP3445/L：SOT236
应用
- 直流-直流后置稳压
- 机顶盒
- 笔记本电脑
- 平板电脑
手册

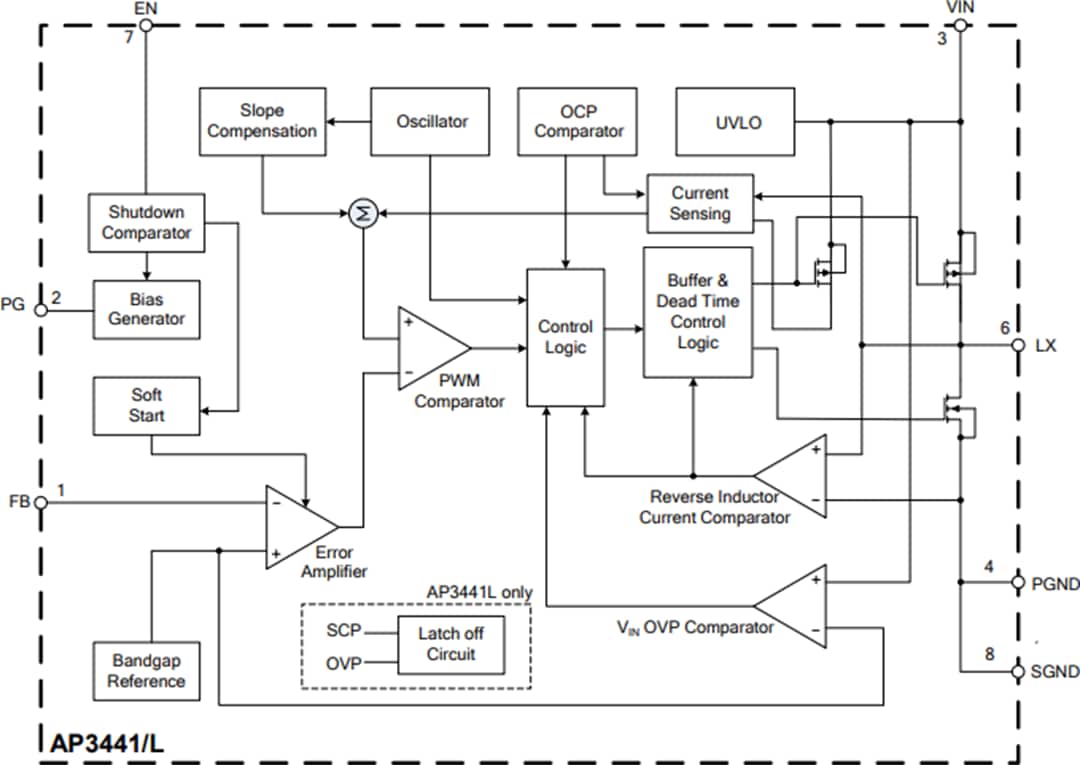

AP3441/L框图

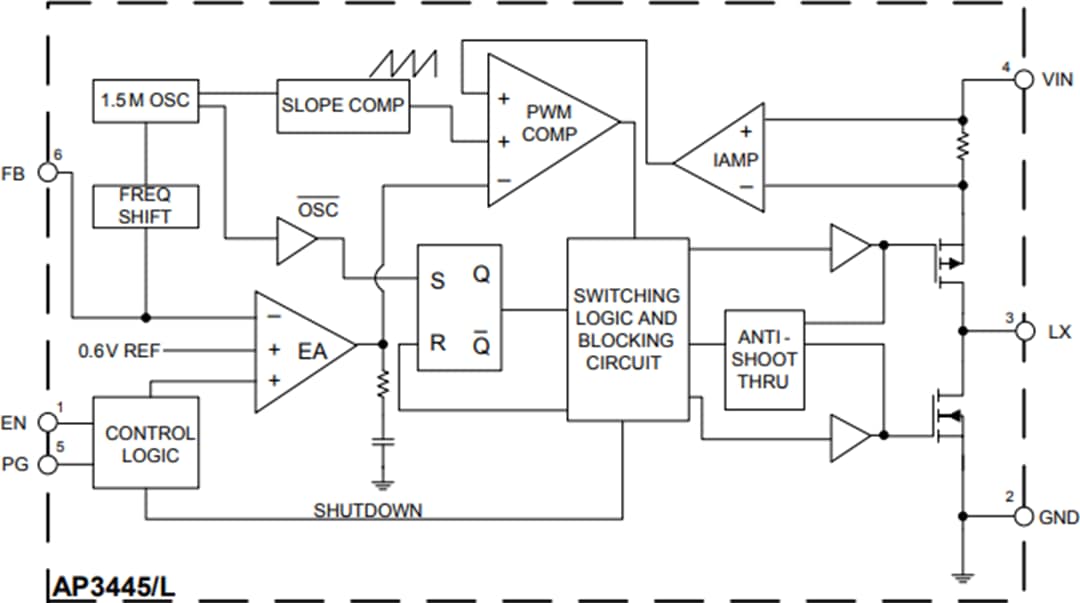

AP3445/L框图

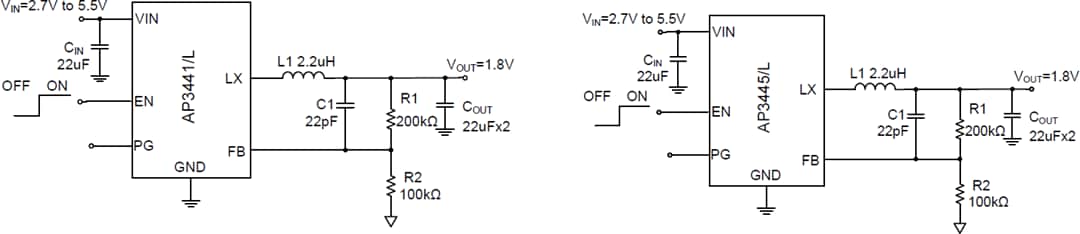

应用示意图
View Results ( 3 ) Page
| 物料编号 | 封装 / 箱体 | 输出电流 | 数据表 |
|---|---|---|---|
| AP3445LW6-7 | SOT-26-6 | 2 A |  |
| AP3441LSHE-7B | DFN-2020-8 | 3 A | |
| AP3441SHE-7B | DFN-2020-8 | 3 A | |
发布日期: 2019-02-12
| 更新日期: 2023-07-17
