Diodes Incorporated AP3917x降压型电源开关

Diodes Incorporated AP3917x降压型电源开关是通用交流电压开关，有非隔离式降压解决方案和离线反激式解决方案可供选择。这些电源开关与单绕组电感相互配合，旨在提供低物料清单 (BOM) 成本解决方案。AP3917x开关具有超温保护、欠压锁定功能、输出短路保护、过载保护及开环保护特性。这些电源开关具有8.2V至8.8V的电源电压范围和-40°C至125°C的环境温度范围。AP3917x电源开关旨在提供低可听噪声的解决方案，输入电压范围通常为85VAC至264VAC。这些电源开关非常适合用于物联网、工业控制、非隔离式家用电器以及备用和辅助电源。

特性

  • 多种保护特性：
    • OTP（超温保护）
    • OLP（过载保护）
    • SCP（短路保护）
    • 开环保护
    • 欠压锁定功能
    • 输出短路保护
  • 支持频率调制以抑制EMI
  • 元件数量少
  • 低可听噪声解决方案
  • 空载功耗
  • 完全无铅，完全符合RoHS指令
  • 不含卤素和锑

规范

  • 输入电压范围：85VAC至265VAC
  • 工作温度范围：-40°C至125°C
  • ±5%恒定电压
  • 漏极引脚电压范围：-0.7V至650V
  • 漏极-源极电压：520V
  • 储存温度范围：-65°C至150°C
  • 连续功率耗散：1W (TA = 25°C)

应用

  • 非隔离式家用电器：
    • 交流风扇
    • 电饭煲
    • 剃须刀
    • 牛奶机
  • 物联网
  • 工业控制
  • 备用和辅助电源

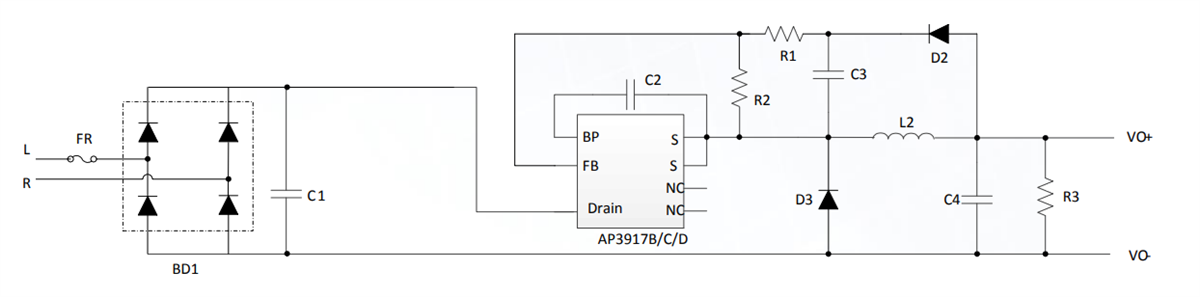

AP3917x应用电路

应用电路图 - Diodes Incorporated AP3917x降压型电源开关

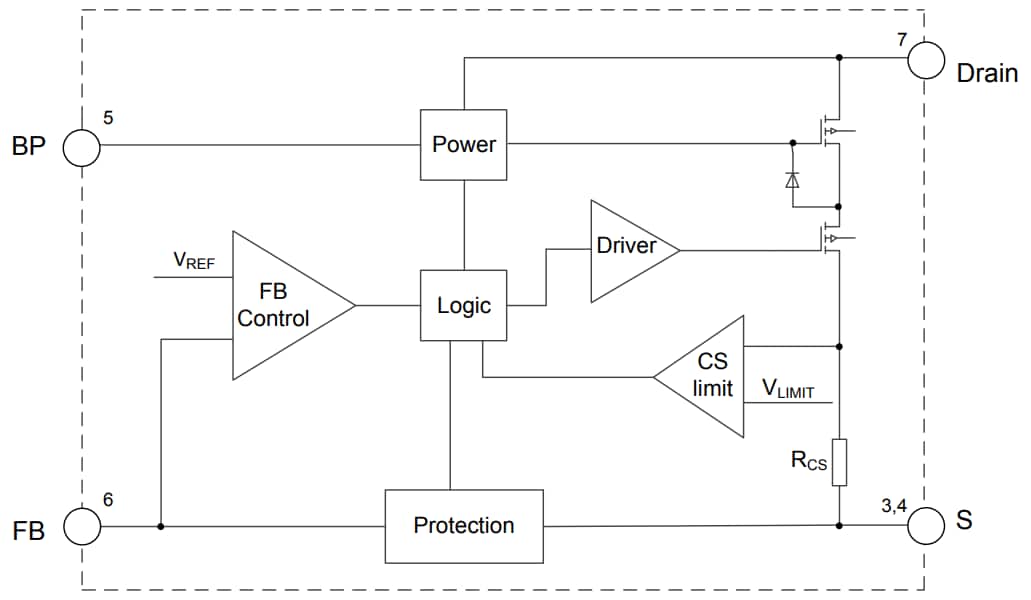

AP3917x功能框图

框图 - Diodes Incorporated AP3917x降压型电源开关
