Diodes Incorporated AP61300/AP61302 3A同步降压转换器

Diodes Incorporated AP61300/AP61302 3A同步降压转换器具有2.4V至5.5V宽输入电压范围。该器件集成70mΩ高侧功率MOSFET和50mΩ低侧功率MOSFET。该器件提供高效降压直流-直流转换。由于采用恒定导通时间 (COT) 控制，所以AP61300/AP61302可最大限度地减少外部元件数量。这可以实现快速瞬态响应、轻松环路稳定和低输出电压纹波。该器件采用SOT563封装。

特性

  • VIN：2.4V至5.5V
  • 输出电压 (VOUT)：0.6V至VIN
  • 3A连续输出电流
  • 基准电压：0.6V±2%
  • 低静态电流：19µA（脉冲频率调制）
  • 开关频率：2.2MHz（VIN=5V，VOUT=1.8V）
  • 5mA轻负载时效率高达84%
  • 通过EN可编程工作模式
  • 脉冲频率调制
  • 不受输出负载影响的脉冲宽度调制
  • 低压差 (LDO) 模式
  • 电源良好指示灯
  • AP61302
    • 保护电路
    • 欠压闭锁 (UVLO)
    • VIN过压保护 (OVP)
    • 峰值电流限制
    • 谷值电流限制
    • 热关断
    • 完全无铅，完全符合RoHS指令
    • 无卤无锑的“绿色”器件
    • 用于需要特定变化控制的汽车应用（即符合AEC-Q100标准，具有PPAP功能
      ，由IATF 16949认证的工厂生产）

应用

  • 5V分布式电源总线供电
  • 白色家电和小家电
  • FPGA、DSP和ASIC电源
  • 网络摄像机
  • 无线路由器
  • 消费电子产品
  • 通用负载点

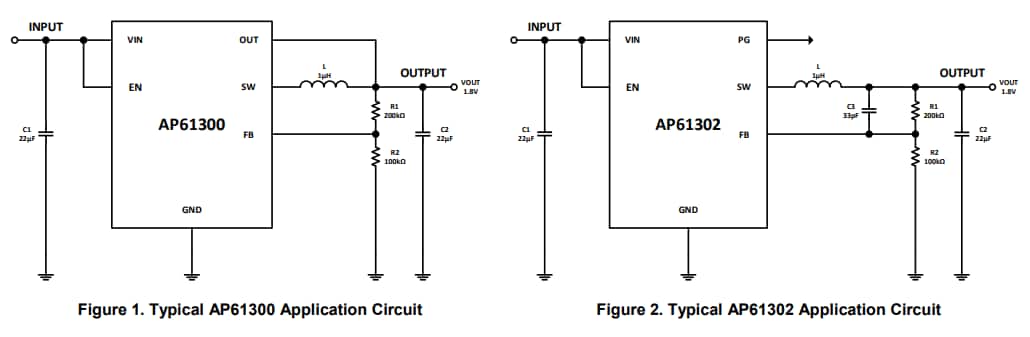

典型应用电路

Diodes Incorporated AP61300/AP61302 3A同步降压转换器
