Diodes Incorporated DPO2036数据线过压保护开关

Diodes Inc DPO2036数据线过压保护（OVP）开关为连接到USB Type-C® 连接器的CC1/CC2和SBU1/SBU2引脚提供4个保护通道。一对通道可保护CC1/CC2引脚免受VBUS 短路，而另一对则可保护SBU1/SBU2引脚免受VBUS短路。该浪涌抑制器开关设计用于主要从VVSYS 系统电源（常开3.3V/5V）或移动系统内的1个电芯电池获取工作电压。DPO2036 OVP开关通过将CC1C和CC2C引脚连接到器件中嵌入的下拉电阻器RD 来支持电池电量耗尽模式。该器件采用薄型、节省空间的UQFN2020-12（B型）封装，采用环保材料制造而成。典型应用包括笔记本电脑/台式电脑、平板电脑/手机、AR/VR耳机、FPTV、扩展坞、机顶盒和住宅网关。

特性

  • 工作电压范围：2.7 V至5.5 V
  • 4通道过压保护，具有自动恢复功能
  • 350mΩ RDS(ON) OVP MOSFET，用于CC引脚保护（典型值）
  • 5Ω RDS(ON) OVP MOSFET，用于SBU引脚保护（典型值）
  • 为CC线路提供电池电量耗尽支持
  • 内置过热保护
  • 50pF CIN OVP MOSFET，用于CC引脚保护
  • 5pF CIN OVP MOSFET，用于SBU引脚保护
  • CC1C、CC2C、SBU1C和SBU2C上IEC61000-4-2 ESD保护
  • 无铅，完全符合RoHS指令
  • 无卤、无锑的绿色器件

应用

  • 笔记本电脑/台式机/一体机 (AIO) 电脑、平板电脑和手机
  • VR/AR耳机
  • 扩展坞、通用和多媒体集线器
  • FPTV、PC显示器
  • 机顶盒、住宅网关和存储设备
  • 通用交流/直流充电器/适配器

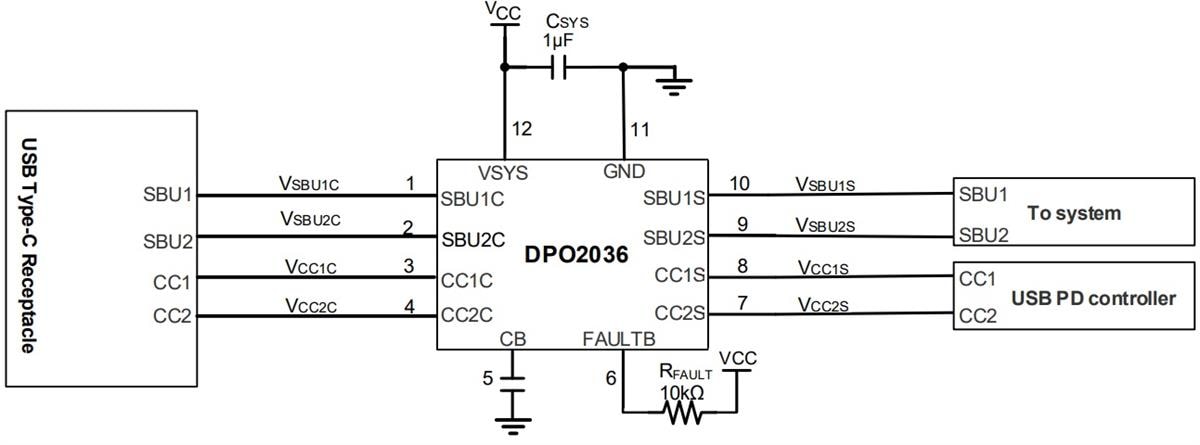

典型应用电路

应用电路图 - Diodes Incorporated DPO2036数据线过压保护开关

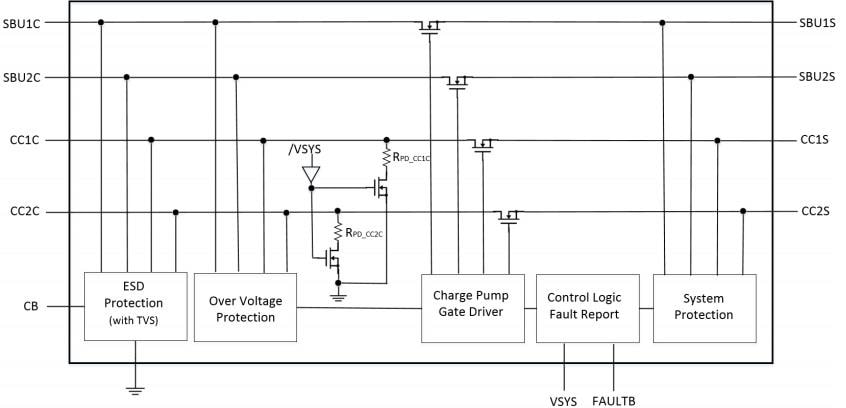

功能框图

框图 - Diodes Incorporated DPO2036数据线过压保护开关
发布日期: 2020-08-13 | 更新日期: 2024-08-14
