Diodes Incorporated 74AUP1T34x单位双转换缓冲器
Diodes Incorporated 74AUP1T34x单位双转换缓冲器是单位、双电源、同相缓冲器转换器，设计用于通过不同电压域传输单个逻辑位。74AUP1T34x是一款从A到Y的单向转换器。输入引脚A的工作电压范围为0.9V至3.6V，具有与VCCA 相关的输入开关阈值。输出引脚Y具有与VCCB 同步的高电平输出电压，工作电压范围为0.9V至3.6V。该配置可在0.9V至3.6V范围内的任何电压之间进行通用低电压转换。
当VCCA电源电压为零时，Diodes 74AUP1T34x具有三态特性。借助此IOFF特性，输出可保持高阻抗状态，阻止破坏性回流电流，并提供高达3.6V的掉电电气隔离。如果VCCB接地，则引脚A上的输入电路被禁用，且没有输入电流流动，无论施加0V至3.6V之间的任何电压。
74AUP1T34采用X2-DFN1410-6、SOT353和X2-DFN1010-6封装，额定工作温度范围为-40°C至+125°C。74AUP1T34x具有宽温度范围和高ESD耐受性，因此适用于恶劣应用。
特性
- 宽电源电压范围：
- VCC(A)：0.9V至3.6V
- VCC(B)：0.9V至3.6V
- 输出驱动：±6mA（3V时）
- 低静态功耗；ICC =5μA（最大值）
- 高抗噪性（迟滞典型值为100mV）
- IOFF 支持局部掉电模式运行
- IOFF 由VCCB 控制 (0V)
- VCCA 接地时提供输入隔离；即使载输入浮空状态下也没有输入电流
- 静电放电保护超过JESD 22标准
- 超过5000V人体模型 (A114)
- 超过1000V充电器件模型 (C101)
- 闩锁电流超过100mA，符合JESD 78 II类标准
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的“绿色”器件
应用
- 电压电平转换，加入在不同电压下工作的逻辑类型
- 掉电信号隔离
- 当VCCA = GND时输出为三态
- 当VCCB =GND时输入被禁用且可以保持浮空状态
- 各种产品，例如：
- 手机、平板电脑、电子阅读器、个人电子产品
- 个人电脑、笔记本电脑、上网本、超级本
- 网络、路由器、网关
- 电信
- 工业设备

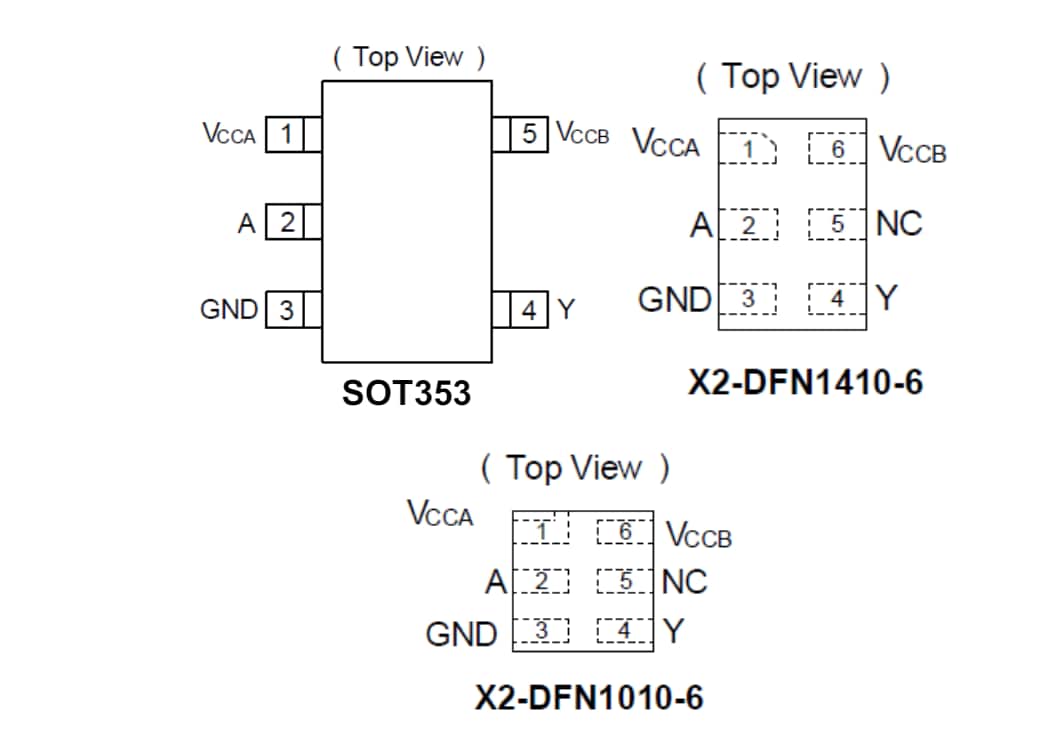

引脚分配
发布日期: 2024-06-25
| 更新日期: 2024-07-22
