Diodes Incorporated AH396x双霍尔效应锁存传感器
Diodes Incorporated AH396x双霍尔效应锁存传感器是高压传感器，设计用于需要精确速度和方向感测的应用。该设计经过优化，可在2.7V至27V电源范围内工作，支持各种要求苛刻的应用。AH3965/AH3966/AH3967传感器采用斩波稳定架构和内部带隙稳压器，可为内部电路提供温度补偿电源，提供速度和方向输出。相比之下，AH3968在Q1和Q2上提供两个独立输出。该器件具有反向阻断二极管，电源上设有齐纳钳位，可实现稳健性和保护。
特性
- 双锁存霍尔操作，带双输出（AH3968）或速度/方向输出（AH3965/AH3966/AH3967）
- 2.7V至27V宽电源电压运行
- 斩波器稳定设计
- 出色的温度稳定性
- 极小的开关点漂移
- 增强的抗应力能力
- 电池极性反向连接保护
- 瞬态尖峰电压保护
- UVLO保护
- 高ESD额定值
- HBM：5 kV
- 2kV CDM
- 温度范围：-40 °C至+125 °C
- TSOT25（A1型）封装
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的绿色器件
应用
- 工业电机
- 白色家电
- 泵
- 旋转速度和方向检测
- 直线速度和方向检测
- 角度位置检测
规范
- 工作电源电压范围：2.7V至27V，最大值为40V
- 最大反向电源电压：-18V
- 最大电流：50 mA
- 反向电流：-50 mA（最大值）
- 霍尔板距离：1.45mm（典型值）
- 环境工作温度范围：-40 °C至+125 °C
- 最大ESD
- HBM：5000 V
- 2000V CDM

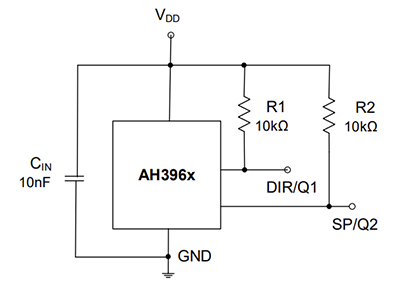

典型应用电路

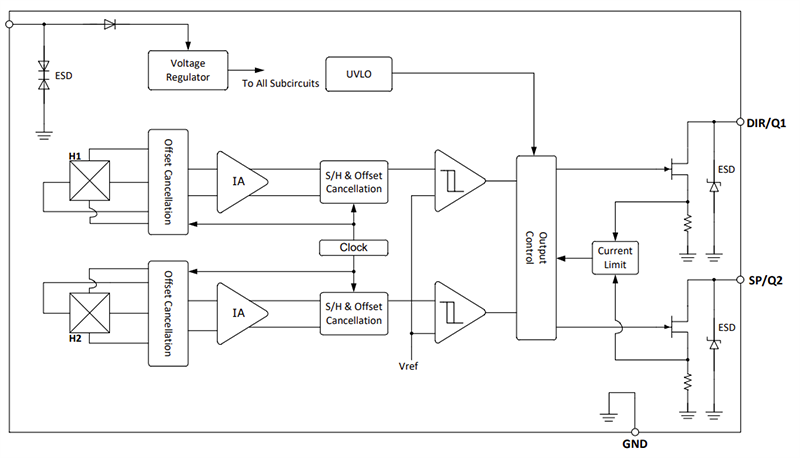

功能框图
