Diodes Incorporated AH396xQ汽车双霍尔效应锁存器
Diodes Incorporated AH396xQ汽车双霍尔效应锁存器是高压传感器，设计具有精确的速度和方向传感。这些双霍尔锁存器采用斩波稳定架构和内部带隙稳压器，可为内部电路提供温度补偿电源。AH396xQ锁存器的工作电源电压范围为2.7V至27V，温度范围为-40°C至125°C。这些锁存器提供电池极性反向连接保护、瞬态尖峰电压保护和 UVLO保护功能。AH3965/AH3966/AH3967锁存器提供速度和 方向输出，而AH3968提供两路独立输出。
这些车用锁存器完全符合RoHS指令和AEC-Q100/101/104/200标准，不含铅、卤素和锑。典型应用包括 工业电机、白色家电、泵、转速与方向检测、线性速度与方向检测以及角度位置检测。
特性
- 速度和 方向输出 (AH3965/AH3966/AH3967) 和双路输出 (AH3968)
- 宽电源电压范围：2.7V至27V
- 斩波器稳定设计可提供以下优势：
- 出色的温度稳定性
- 极小的开关点漂移
- 增强的抗应力能力
- 电池极性反向连接保护
- 瞬态尖峰电压保护
- UVLO保护
- 高ESD额定值：HBM=5kV，CDM=2kV
- 工作温度范围：-40°C至125°C
- 无铅、无卤、无锑
- 符合RoHS指令
应用
- 工业电机
- 白色家电
- 泵
- 旋转速度和方向检测
- 直线速度和方向检测
- 角度位置检测

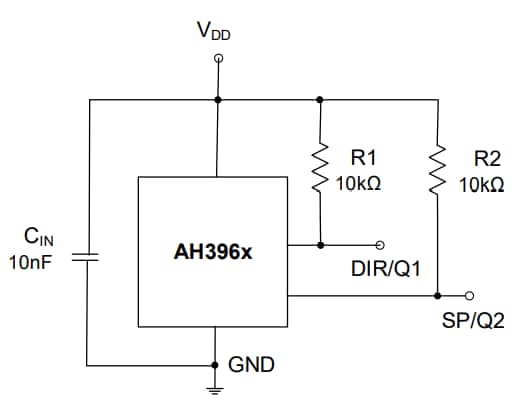

应用电路图

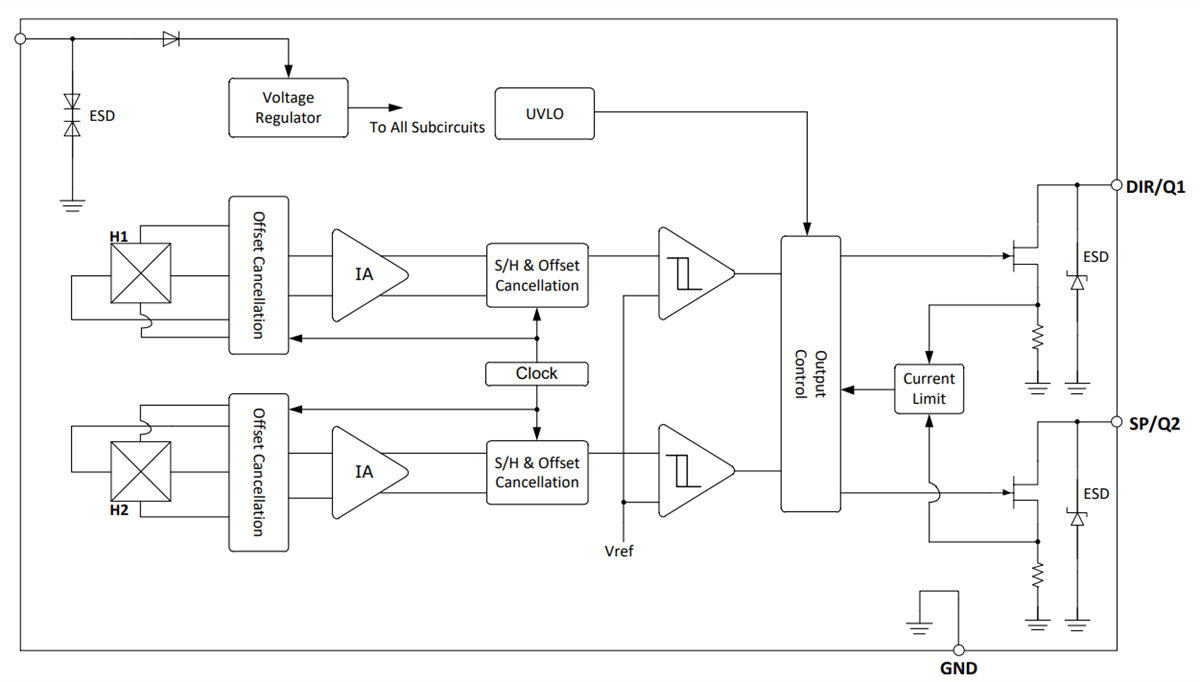

功能框图
发布日期: 2023-08-09
| 更新日期: 2023-08-21
