Diodes Incorporated AH397xQ 汽车双霍尔效应闩锁
Diodes Incorporated AH397xQ汽车双霍尔效应锁存器 是高压传感器，设计具有精确的速度和方向感应功能。AH397xQ锁存器集成有可监控内部块的自我诊断功能，一旦检测到错误，就会进入安全模式。这些双霍尔锁存器采用斩波稳定架构和内部带隙稳压器，可为内部电路提供温度补偿电源。AH396xQ锁存器的工作电源电压范围为2.7V至27V，温度范围为-40°C至150°C。这些锁存器提供电池极性反向连接保护、瞬态尖峰电压保护和 UVLO保护功能。AH3975Q/AH3976Q/AH3977Q锁存器提供速度和 方向输出，而AH3978Q提供两路独立输出。
这些车用锁存器完全符合RoHS指令和AEC-Q100标准，不含铅、卤素和锑。典型应用包括具有防夹功能的电动车门、转速与方向检测、线性速度与方向检测、角度位置检测和旋钮控制。
特性
- 内置自诊断功能，满足功能安全要求
- 速度和 方向输出 (AH3975Q/AH3976Q/AH3977Q) 和双输出 (AH3978Q)
- 电源电压范围：2.7V至27V
- 斩波器稳定设计可提供以下优势：
- 出色的温度稳定性
- 极小的开关点漂移
- 增强的抗应力能力
- 电池极性反向连接保护
- 瞬态尖峰电压保护
- 超温关闭和自动重启
- UVLO保护
- 具备ISO 26262认证条件
- 高ESD额定值：HBM=5kV，CDM=2kV
- 工作温度范围：-40°C至150°C
- 无铅、无卤、无锑
- 符合RoHS指令
应用
- 具有防夹功能的电源闭合
- 旋转速度和方向检测
- 直线速度和方向检测
- 角度位置检测
- 旋钮控制

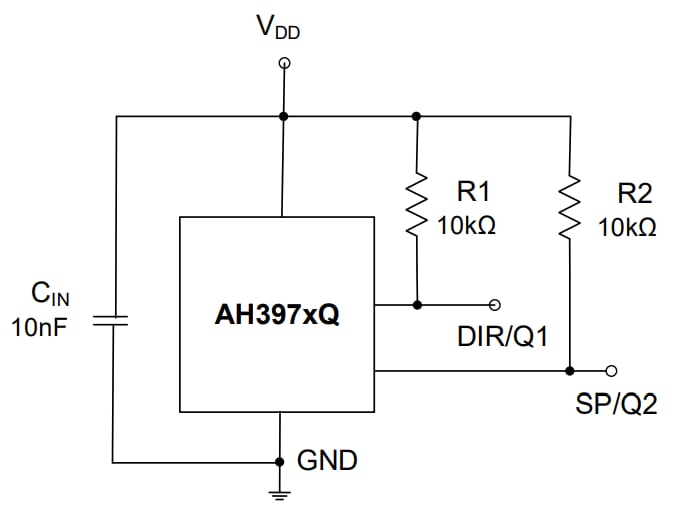

应用电路图

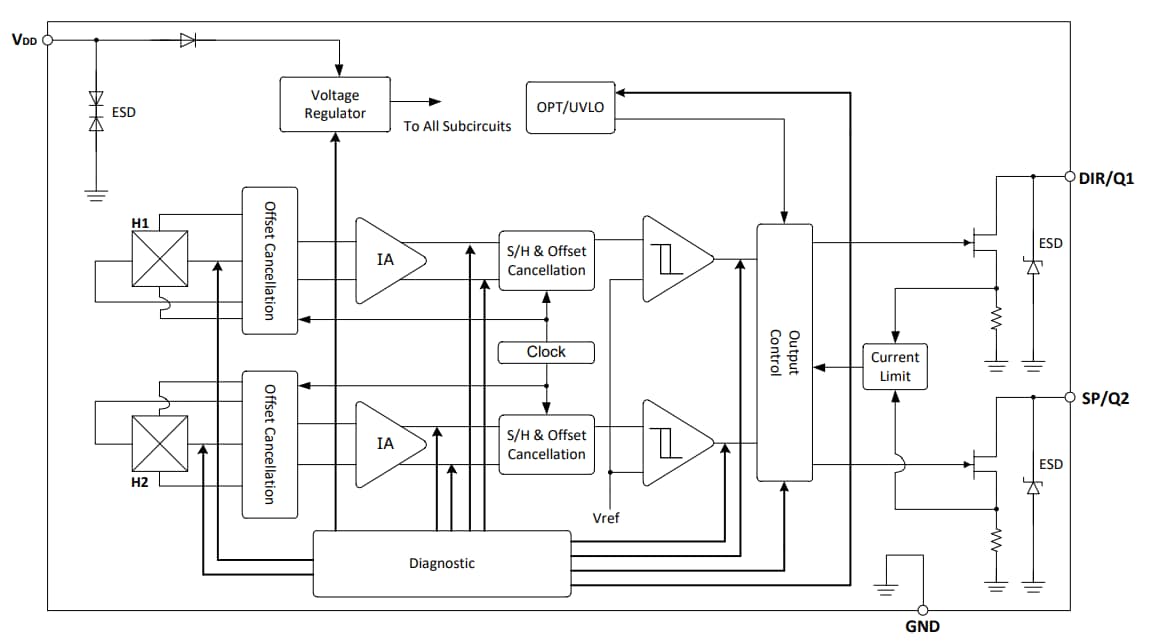

功能框图
