Diodes Incorporated AL8841Q汽车降压LED驱动器
Diodes Incorporated AL8841Q汽车降压LED驱动器是一款迟滞模式DC-DC降压转换器，设计用于通过高于LED电压的电压源高效驱动单个或多个串联LED。 该器件在4.5V至40V输入电源电压范围内工作，可提供高达1A（TSOT25封装）和1.5A（MSOP-8EP封装）的外部可调输出电流。 根据电源电压和外部元件，此系列转换器可提供高达60W的输出功率。AL8841Q集成有电源开关和高侧输出电流检测电路，可使用外部电阻器设置标称平均输出电流。
向CTRL引脚施加外部控制信号可实现调光。CTRL引脚可接受DC电压或PWM信号。从CTRL引脚到接地的外部电容器可以调节软启动时间。向CTRL引脚施加0.3V或更低电压可关闭电源开关。Diodes Incorporated AL8841Q采用热增强型MSOP-8EP封装和小尺寸TSOT25封装。
特性
- 宽输入电压范围：4.5 V至40 V
- TSOT25的输出电流高达1A，MSOP-8EP的输出电流高达1.5A
- 内部40 V NDMOS开关
- 典型的4%输出电流精度
- 单引脚，通过DC电压或PWM信号实现开/关和亮度控制
- 推荐模拟调光范围：10%至100%
- 软启动
- 高效率（高达97%）
- LED短路保护
- 固有的开路LED保护
- 过热保护 (OTP)
- 开关频率：高达1MHz
- MSOP-8EP和TSOT25封装，采用绿色塑封料（无Br、Sb）
- 适用于需要特定变更控制的汽车应用
- 符合AEC-Q100 1级标准
- 支持PPAP
- 在经IATF16949认证的工厂制造
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的绿色器件
应用
- 汽车日间行车灯
- 汽车前后雾灯
- 汽车转向/刹车灯
- 汽车可调光内饰灯

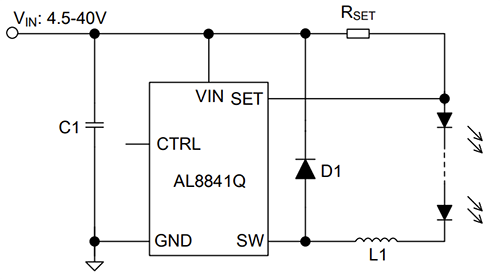

典型应用电路
功能框图
