Diodes Incorporated AL8862Q降压LED驱动器
Diodes Incorporated AL8862Q降压LED驱动器是一款降压直流-直流转换器，设计用于驱动具有恒定电流的LED。AL8862Q的输入电源电压范围 为5V至60V，可提供高达1A外部可调输出电流。 LED串联连接提供相同的LED电流，因此亮度一致，无需镇流电阻器。AL8862Q开关的频率高达1MHz。借助该特性，可减少外部元件数量，从而最大限度地减小PCB尺寸。
AL8862Q集成了电源开关和高侧输出电流检测电路。AL8862Q的LED电流通过VIN和SET输入引脚之间连接的外部电阻器进行设置。通过在CTRL输入引脚上施加直流电压或PWM信号实现调光。通过CTRL引脚到接地的外部电容器调整软启动时间。CTRL引脚上0.3V或更低的输入电压将关闭电源开关。
Diodes Incorporated AL8862Q包括一个开漏故障输出，用于指示LED灯串上的开路、电流检测电阻器上的短路以及过热情况。AL8862Q采用SO-8EP和V-DFN3030-8/SWP（A型）封装。AL8862Q符合汽车应用类AEC-Q100 1级标准，支持PPAP。
特性
- 5V至55V宽输入电压范围
- 输出电流高达1A
- 内部55V NDMOS开关
- 典型的4%输出电流精度
- 单引脚，通过直流电压或PWM信号实现开/关和亮度控制
- 高效率（高达97%）
- 异常运行故障状态指示
- LED短路保护
- 固有的开路LED保护
- 电流检测电阻器短路保护
- 过热关断
- 高达1MHz的开关频率
- SO-8EP和V-DFN3030-8/SWP（A型）封装，采用绿色模压化合物（无Br、Sb）
- 完全无铅，完全符合RoHS指令
- 无卤无锑的“绿色”器件
应用
- 汽车内部LED灯
- 汽车外部LED灯

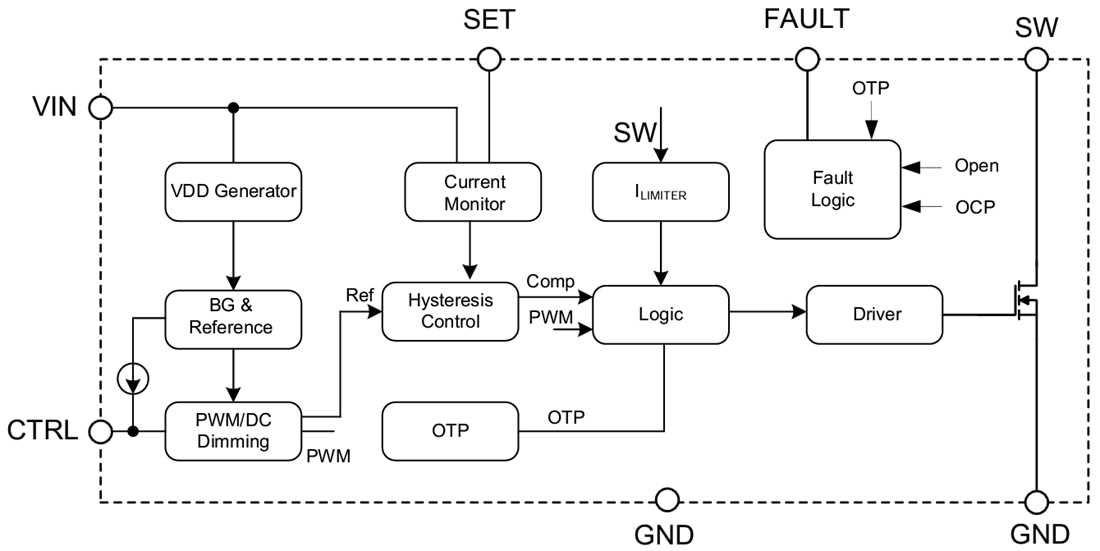

功能框图
