Diodes Incorporated AL8866Q降压-升压、升压、降压和SEPIC转换器
Diodes Incorporated AL8866Q降压-升压、升压、降压和SEPIC转换器设计用于驱动外部MOSFET，适用于大功率汽车LED应用。AL8866Q具有4.7V至85V的宽输入电源范围。该器件采用固定频率、峰值电流模式控制架构，结合扩频频率调制技术，可实现低EMI。该降压-升压、升压、降压和SEPIC（单端初级电感转换器）直流开关控制器通过模拟或PWM调光方式调节LED电流。通过改变DIM引脚电压，可获得超过100:1线性范围的模拟调光响应。
Diodes Incorporated AL8866Q采用开漏故障输出，且可显示触发的保护条件，例如LED输出过压、LED输出开路/短路、逐周期过流保护、检测电阻器与电感器/二极管短路、二极管开路以及热关断。
特性
- AEC-Q100（等级 1）
- 宽输入电压范围：4.7 V至85 V
- 预设400kHz固定开关频率（出厂设置）
- 扩频频率调制，实现低EMI
- 模拟调光范围：1%至100%
- 100%调光等级，±3%电流精度
- 20%调光等级，±12%电流精度
- PWM调光比：100:1（PWM频率为200Hz时）
- 可编程软启动
- 故障状态指示灯，用于保护功能
- 输出过压和LED开路保护
- 输出欠压和LED短路保护
- 逐周期过流限制保护
- 检测电阻器短路保护
- 二极管/电感器短路保护
- 二极管开路保护
- 热关断
- 完全无铅，完全符合RoHS标准
- 无卤、无锑的绿色器件
应用
- 汽车前照灯
- 汽车远光灯、近光灯
- 汽车日间行车灯
- 汽车雾灯、转向灯和示廓灯
- 其他车用LED灯

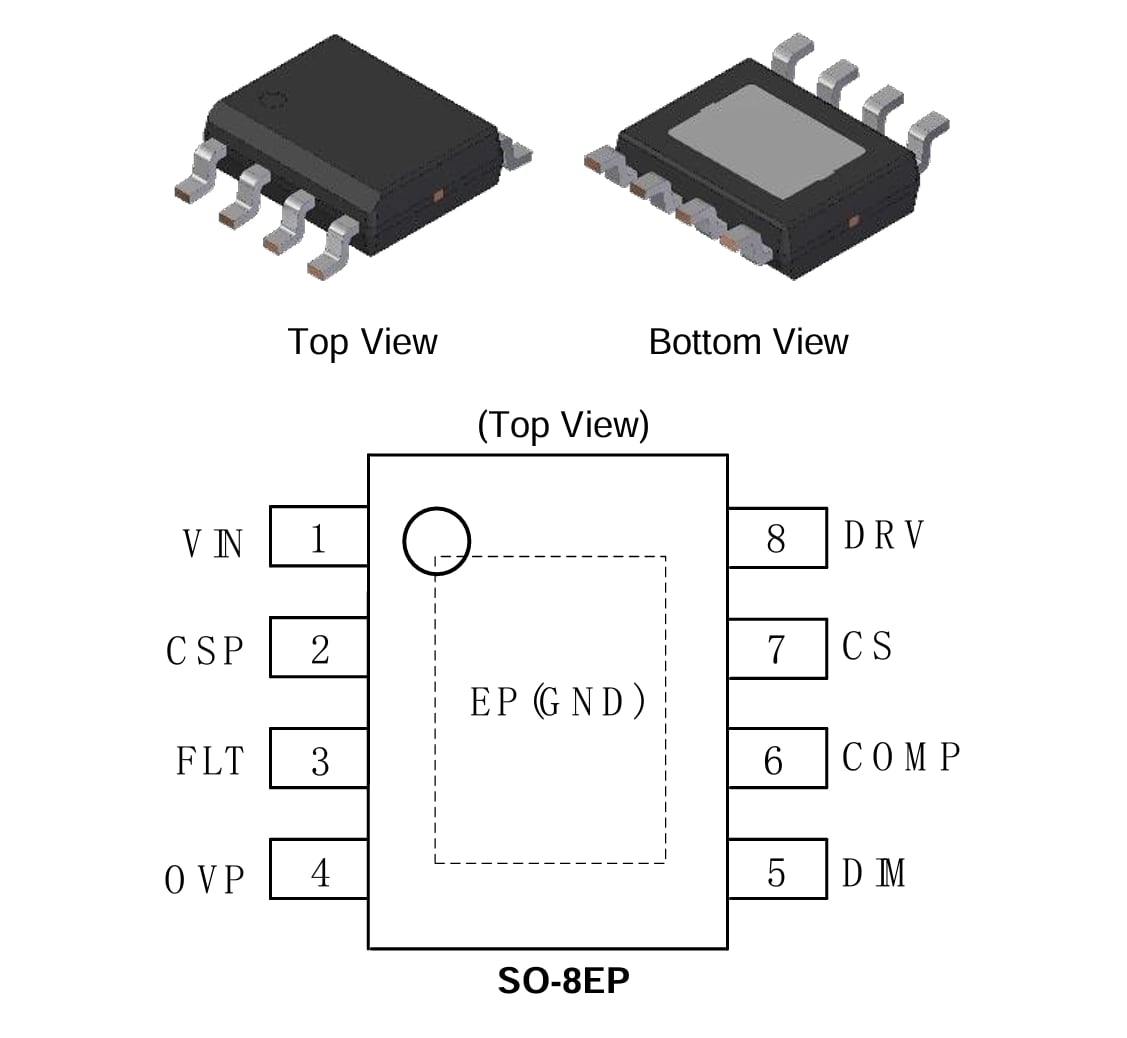

引脚分配

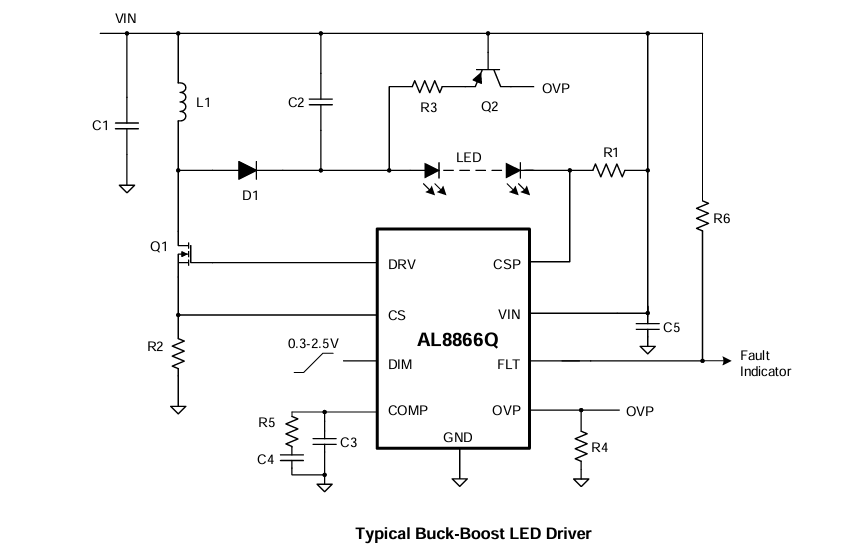

典型应用电路
DEV工具
Diodes Incorporated LED照明开发工具
提供简单的高性价比解决方案，用于驱动小电流、高亮度LED。
发布日期: 2024-11-26
| 更新日期: 2025-10-10
