Diodes Incorporated AP22654/AP22655精密可调开关
Diodes Incorporated AP22654/AP22655精密可调限流电源开关针对精密限流应用进行了优化。在重负载/短路期间，这些器件可提供高达3.1A的连续负载电流。通过外部电阻器，AP22654/AP22655具有400mA至3500mA（典型值）引脚限流阈值。
特性
- 最大负载电流：高达3100mA
- 精确可调电流限制：400mA至3500mA
- ±12%精确可调电流限制（1.0A，RLIM = 6.8kΩ）
- 过电流时恒流
- 快速短路响应时间：5µs（典型值）
- 关闭期间阻断反向电流且使能期间限制反向电流
- 工作电压范围：3.0V至5.5V
- 内置软启动，典型上升时间为1.0ms
- 过电流、输出反向电流/电压和热保护
- 带消隐时间的故障报告（FAULT）
- 2kV HBM、500V CDM的ESD保护
- 支持低电平有效（AP22654）或高电平有效（AP22655）
- TSOT26（A1型）封装可采用“绿色”模压化合物（无溴、锑）
- 15kV ESD保护，符合IEC 61000-4-2标准（带扩展 电容）
- 通过UL认证，文件编号E322375，第 1卷
- 通过IEC62368-1 CB体系认证
- 完全无铅，完全符合RoHS标准
- 无卤无锑的“绿色”器件
应用
- 机顶盒
- LCD电视和显示器
- 住宅网关
- 笔记本电脑、台式机和服务器
- 电子阅读器、打印机、扩展坞和集线器

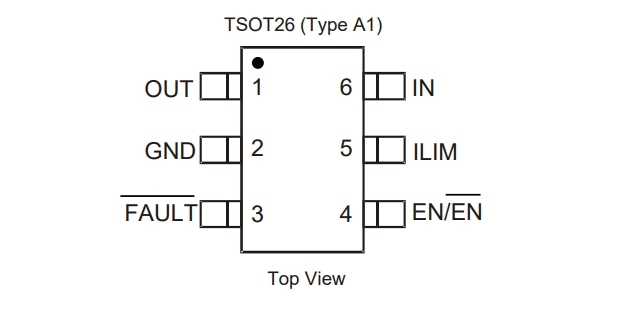

引脚分配

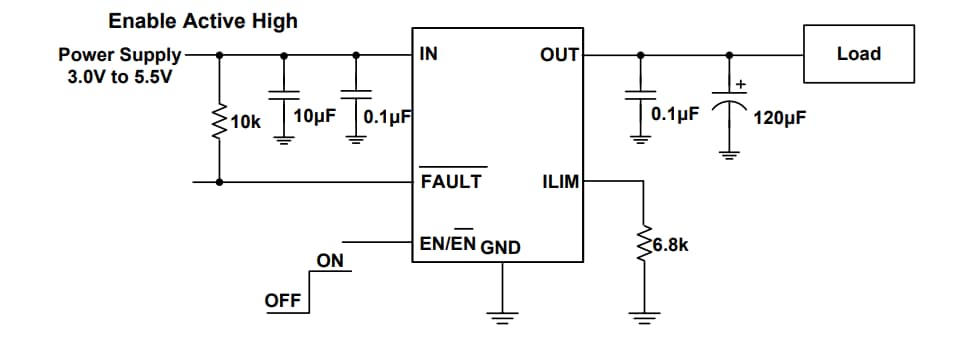

典型应用电路

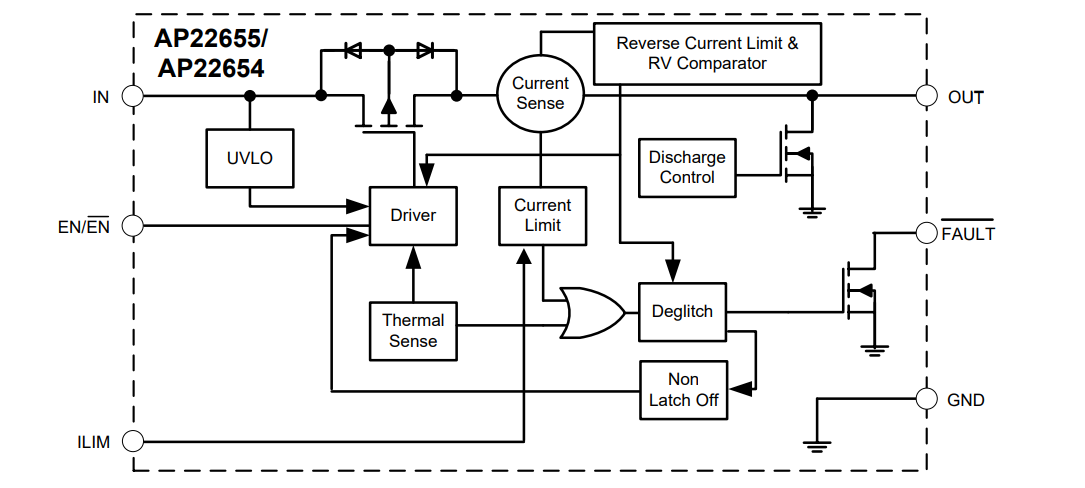

功能框图
发布日期: 2023-03-28
| 更新日期: 2023-04-18
