Diodes Incorporated AP61406Q I2C降压转换器
Diodes Incorporated AP61406Q I2C降压转换器提供2.3V到5.5V的输入电压范围，可选范围高达4A。同步降压式转换器完全集成了 一个75mΩ高侧功率MOSFET和一个33mΩ低侧功率MOSFET，可提供高效的降压DC/DC转换。Diodes Inc AP61406Q易于使用，通过其恒定导通时间 (COT) 控制，最大限度地减少外部元器件数量，从而实现快速瞬态响应，简化了回路稳定，并降低了输出电压纹波。
该系列提供固定和可调输出电压。该转换器还采用专有的栅极驱动器方案来减轻开关节点振铃，而不会牺牲MOSFET的开启和关闭时间，从而减少由MOSFET开关引起的高频辐射EMI噪声。
AP61406Q具有I2C兼容的2线串行接口，包括双向串行数据线、SDA和串行时钟线、SCL。该设备支持最高达3.4MHz的SCL时钟速率。
AP61406Q的设计针对小尺寸进行了优化。该设备采用W-QFN1520-8/SWP（UX型）封装。
AP61406Q适用于需要特定变更控制的汽车应用；它符合AEC-Q100标准，具备PPAP能力，并在通过IATF 16949认证的工厂制造。
特性
- 下列性能符合AEC-Q100标准：
- 器件温度等级1级：-40°C至+125°C TA
- 器件HBM ESD分类等级H1C
- 设备CDM ESD分类等级C3B
- 可提供功能安全文档来辅助功能安全系统的设计
- 20µA超低静态电流（脉冲频率调制）
- I2C接口最高支持3.4MHz的时钟频率
- 可编程模式 - PFM/PWM
- 可编程频率 - 1MHz、1.5MHz、2MHz、2.5MHz
- 可编程IOUT - 1A/2A/3A/4A
- 可调增量VOUT：20mV
- 可润湿法兰
- VIN：2.3V至5.5V
- 宽输出电压范围：0.300 V至3.600 V
- 0.5V ±2%参考电压（默认设置）
- 电源良好指示灯
- 保护电路
- 欠压闭锁 (UVLO)
- VIN过电压保护（OVP）
- 峰值和谷值电流限制
- 热关断
- 完全无铅，完全符合RoHS标准
- 无卤素和无锑的“绿色”设备
- 通过AEC-Q100认证，具备PPAP能力，并在通过IATF 16949认证的设施中制造（AP61406Q）
应用
- 汽车电源系统
- 汽车信息娱乐
- 汽车仪器组
- 汽车远程信息处理
- 高级驾驶辅助系统
规范
- 降压型
- HS RDS(ON)：75mΩ
- LS RDS(ON)：33mΩ
- 5.5V最大输入电压
- 2.3V最小输入电压
- 20µA静态电流类型
- 0.02µA关断电流类型
- 直流输出电流为 4 A

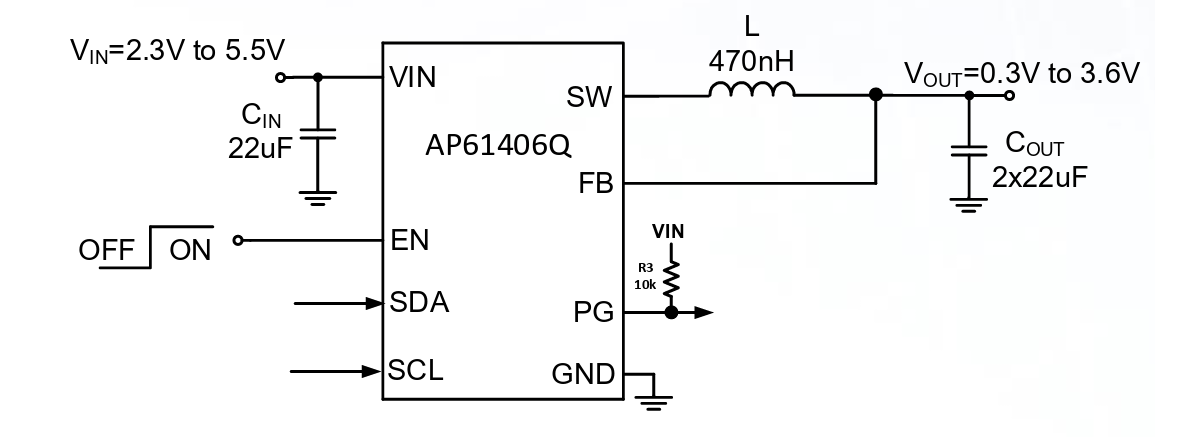

典型应用原理图

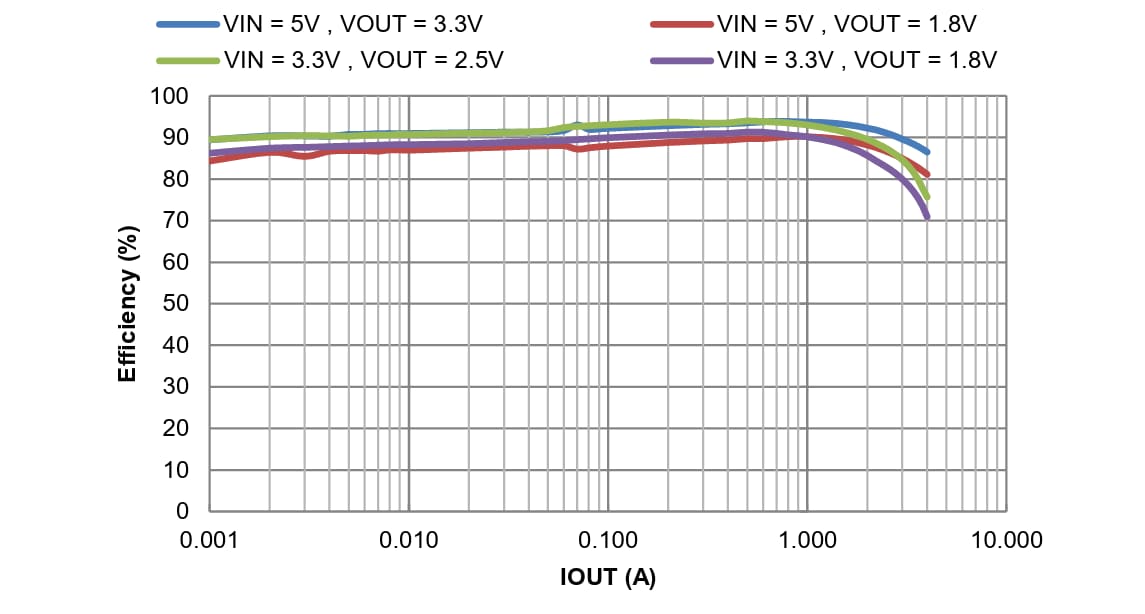

效率与输出电流

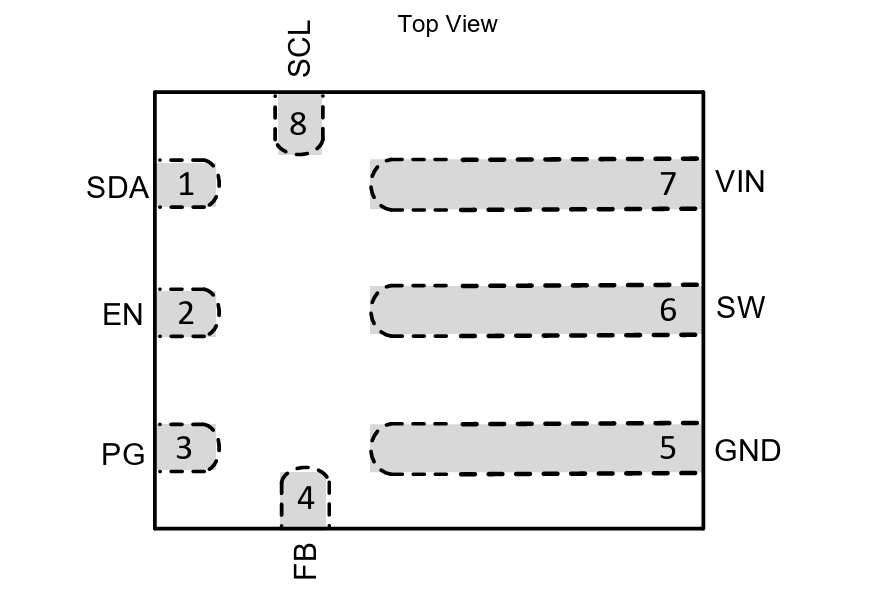

引脚分配

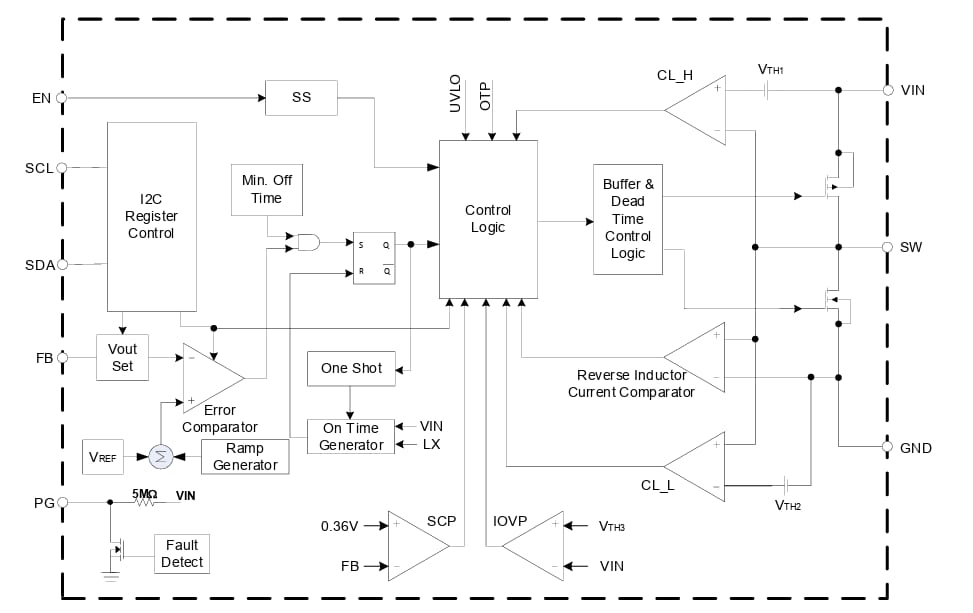

功能框图
